在現代機械工程中，O型密封圈（又稱O型圈）作為一種高效、經濟的密封元件，被廣泛應用于各類設備和系統中。無論是靜態密封還是動態密封，O型圈都憑借其獨特的結構和材料特性，確保了流體或氣體不會泄漏。然而，O型圈的密封效果與其壓縮量密切相關。那么，機械密封中O型圈的壓縮量到底應該是多少呢？本文將對此進行詳細探討。
一、O型圈的基本概述

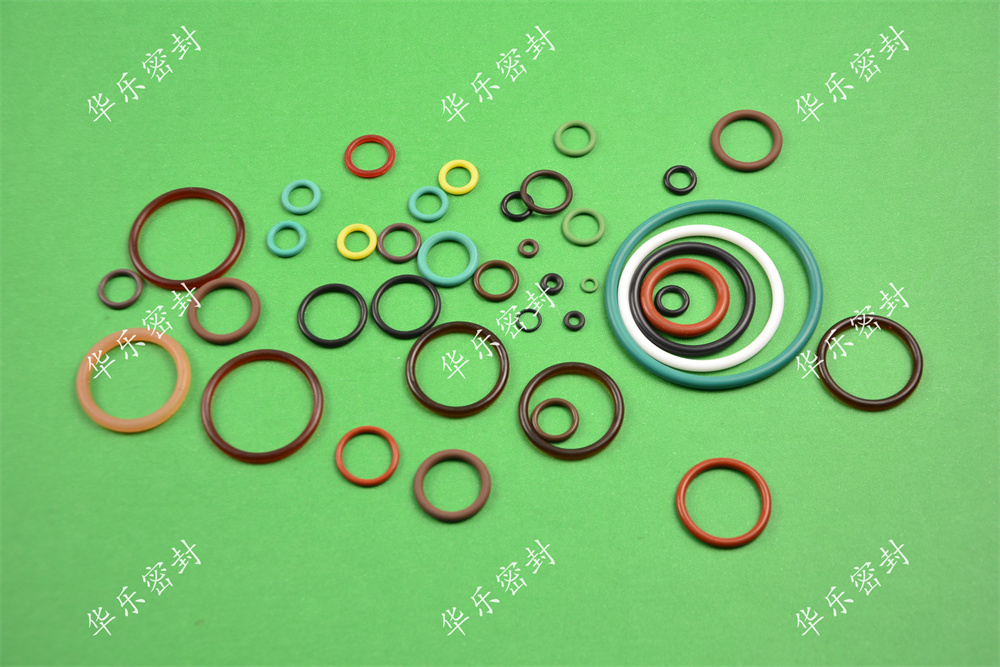

O型圈是一種界面形狀為圓形的橡膠圈，通常由丁腈橡膠、氟橡膠、硅橡膠等材料制成。由于其截面為圓形，O型圈具有雙向密封能力，可以應用于各種復雜的工作環境中。O型圈在安裝時，通過徑向或軸向的壓縮，產生初始密封接觸應力，從而實現密封效果。隨著系統壓力的升高，O型圈受到的擠壓力增大，密封效果也隨之增強。
二、O型圈壓縮量的重要性
O型圈的壓縮量是指O型圈在安裝過程中被壓縮的程度，通常以壓縮率或壓縮余量來表示。壓縮量的大小對O型圈的密封性能有著至關重要的影響。
1.初始密封接觸應力：O型圈在安裝后，需要有一定的壓縮量才能產生足夠的初始密封接觸應力。這個應力是阻止流體或氣體泄漏的關鍵因素。如果壓縮量不足，初始密封接觸應力將不足，導致密封失效。
2.補償產品公差：在制造和裝配過程中，零件之間會存在一定的公差。O型圈的壓縮量可以補償這些公差，確保密封效果。
3.保證一定的摩擦力：O型圈在壓縮過程中，會產生一定的摩擦力。這個摩擦力有助于防止O型圈在壓力作用下被擠出或移動，從而保持密封的完整性。
4.補償永久壓縮變形：在長期使用過程中，O型圈會發生一定程度的永久壓縮變形。適當?shù)膲嚎s量可以補償這種變形，確保密封效果不會因變形而降低。
5.補償磨損：O型圈在使用過程中會逐漸磨損。適當?shù)膲嚎s量可以補償這種磨損，延長O型圈的使用壽命。
三、O型圈壓縮量的確定方法
O型圈的壓縮量需要根據具體的應用場景和工作環境來確定。以下是一些常用的確定方法：
1.根據ISO標準確定：ISO3601-2標準規定了O型圈在不同應用場合下的初始?jí)嚎s變形量。對于靜密封應用，初始?jí)嚎s變形量通常推薦為截面直徑的15%～30%；對于動密封應用，初始?jí)嚎s變形量通常推薦為截面直徑的6%～20%。
2.根據材料硬度確定：O型圈的材料硬度也是確定壓縮量的重要因素。硬度較高的O型圈具有更好的彈性和耐磨性，因此可以承受更大的壓縮量。一般來說，邵氏硬度A70的丁腈橡膠O型圈可以滿足大部分使用條件。對于硬度更高的O型圈，可以適當增加壓縮量；對于硬度較低的O型圈，則需要減小壓縮量。
3.根據工作壓力確定：工作壓力是影響O型圈壓縮量的另一個重要因素。隨著工作壓力的升高，O型圈受到的擠壓力增大，因此需要增加壓縮量以確保密封效果。然而，過高的壓縮量會導致O型圈過度變形甚至損壞，因此需要合理控制。
4.根據安裝條件確定：O型圈的安裝條件也會影響其壓縮量。例如，在安裝過程中需要避免O型圈受到過度的拉伸或壓縮；在安裝后需要確保O型圈能夠均勻受力等。這些因素都需要在確定壓縮量時予以考慮。
四、O型圈壓縮量的具體應用
在實際應用中，O型圈的壓縮量需要根據具體的工作環境和要求來確定。以下是一些典型應用場景下的O型圈壓縮量設置建議：
1.靜密封應用：在靜密封應用中，O型圈主要承受靜壓力。因此，可以選擇較大的壓縮量以確保密封效果。一般來說，靜密封應用中O型圈的壓縮量可以設置為截面直徑的15%～30%。例如，對于截面直徑為3mm的O型圈，其壓縮量可以設置為0.45～0.9mm。
2.動密封應用：在動密封應用中，O型圈需要承受動態壓力和摩擦力的作用。因此，需要選擇較小的壓縮量以避免過度變形和磨損。一般來說，動密封應用中O型圈的壓縮量可以設置為截面直徑的6%～20%。例如，對于截面直徑為3mm的O型圈，其壓縮量可以設置為0.18～0.6mm。
3.高溫高壓應用：在高溫高壓環境中，O型圈的材料性能和密封性能都會受到影響。因此，需要適當增加壓縮量以確保密封效果。同時，還需要選擇耐高溫、高壓的O型圈材料。
4.低溫應用：在低溫環境中，O型圈的彈性會降低，因此需要減小壓縮量以避免過度變形。同時，還需要選擇耐低溫的O型圈材料。
5.旋轉軸密封：當O型圈用作旋轉軸密封時，需要考慮旋轉速度和軸徑大小等因素。一般來說，隨著旋轉速度的增加和軸徑的減小，需要適當增加壓縮量以確保密封效果。同時，還需要選擇耐磨、耐油的O型圈材料。
五、O型圈壓縮量的注意事項
在確定O型圈的壓縮量時，還需要注意以下幾點：
1.避免過度壓縮：過度壓縮會導致O型圈過度變形甚至損壞，從而影響密封效果。因此，在確定壓縮量時，需要避免過度壓縮。
2.考慮材料特性：不同材料的O型圈具有不同的彈性模量和硬度等特性。因此，在確定壓縮量時，需要考慮材料的特性以確保密封效果。
3.考慮安裝條件：O型圈的安裝條件也會影響其壓縮量。因此，在確定壓縮量時，需要考慮安裝條件如溝槽尺寸、安裝工具等。
4.定期檢查和維護：在使用過程中，需要定期檢查O型圈的密封效果和磨損情況。如果發現密封效果降低或磨損嚴重，需要及時更換O型圈以確保設備的正常運行。
六、總結
綜上所述，機械密封中O型圈的壓縮量是一個至關重要的參數。合理的壓縮量可以確保O型圈具有良好的密封性能和使用壽命。在確定壓縮量時，需要根據具體的應用場景和工作環境進行綜合考慮，包括ISO標準、材料硬度、工作壓力、安裝條件等因素。同時，還需要注意避免過度壓縮、考慮材料特性和安裝條件以及定期檢查和維護等事項。只有這樣，才能確保O型圈在機械密封中發揮最佳的性能。
