在智能制造領域，點膠工藝作為精密制造的關鍵環節，其核心設備——點膠閥的配件選擇直接影響生產效率與產品良率。從半導體封裝到汽車電子組裝，從醫療器械涂覆到消費電子粘接，點膠閥配件的精密性與可靠性決定了流體控制的精度。本文將深度解析點膠閥配件的構成、技術原理及行業應用，為工程師與采購人員提供專業參考。
一、點膠閥配件核心模塊解析
1. 驅動系統配件
①壓電疊堆與杠桿放大機構
在壓電點膠閥中，壓電疊堆作為核心驅動元件，通過逆壓電效應將電能轉化為微米級位移。以某型號為例，其壓電疊堆直徑僅8mm，厚度15mm，卻能實現0.1μm級步進精度。杠桿放大機構通過支點軸套與杠桿的組合，將位移放大3-5倍，使撞針組件實現高頻次撞擊運動。這種設計在UV膠、導電銀膠等低粘度流體點膠中表現突出，最小吐出量可達0.001ml。
②氣動驅動組件
氣動點膠閥依賴壓縮空氣驅動，其核心配件包括換向活塞、活塞導向塊及電磁閥組。某雙液配比點膠閥采用四進氣口設計，通過電磁閥精確控制A/B膠的進膠與出膠狀態，切換響應時間小于0.1秒。其密封系統采用鐵氟龍導向塊與泛塞封組合，耐化學腐蝕性提升300%，適用于環氧樹脂、硅膠等中高粘度流體。
2. 流體控制配件
①撞針組件與噴嘴系統
撞針組件由撞針、復位彈簧及套筒構成，某精密點膠閥撞針直徑僅0.5mm，表面鍍硬鉻處理，硬度達HRC62，壽命超2億次撞擊。噴嘴系統集成撞針引導環、波形彈簧片及鎖緊螺母，通過波形彈簧片的彈性補償，確保噴嘴與撞針的同軸度誤差小于0.01mm，有效防止漏膠與拉絲現象。

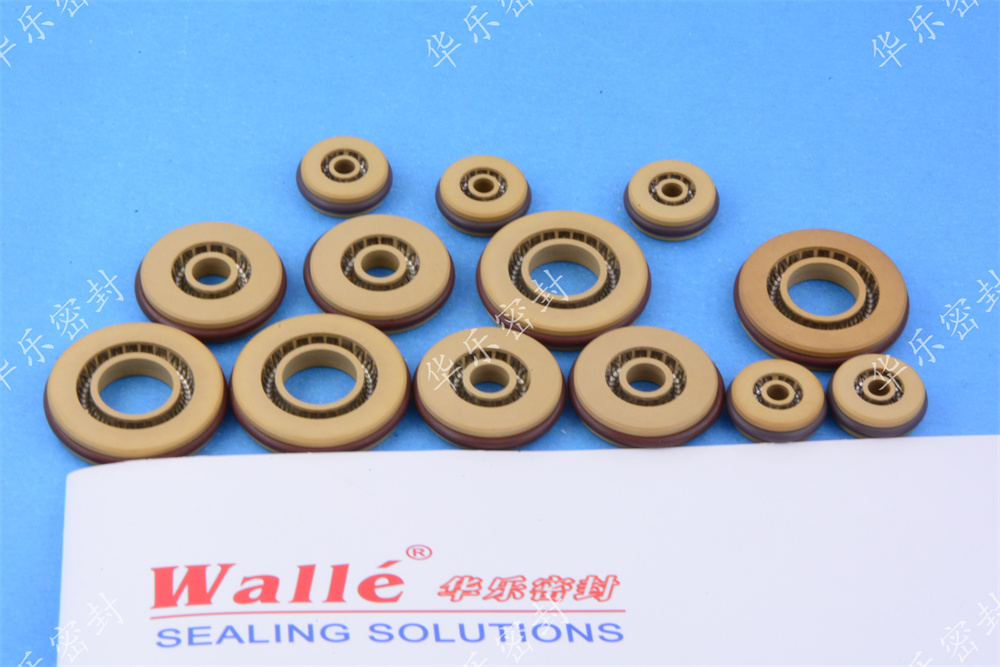

②密封件體系
密封件是點膠閥的“血管”，直接影響流體通道的密封性。行業主流方案采用四氟材料（PTFE）與氟橡膠（FKM）復合結構，某企業開發的MY-S221密封件組，包含O型圈、U型密封套及后密封圈，耐溫范圍-40℃至200℃，耐化學腐蝕性通過ASTM D543標準測試，適用于快干膠、厭氧膠等特殊流體。
3. 結構支撐配件
①閥體與型腔設計
閥體材料多采用陽極氧化鋁合金（如6061-T6），表面硬度HV150以上，配合不銹鋼流體腔，實現輕量化與耐腐蝕性平衡。某型閥體內部型腔集成冷卻氣路，通過進氣孔與出氣孔形成對流，使壓電疊堆工作溫度降低15℃，壽命延長40%。
②快換接頭與轉接組件
為適應不同流體供給系統，點膠閥配置多種快換接口。例如，SD-A820V型號采用1/8英寸NPT螺紋接口，兼容壓力桶與供料泵；而F521W系列配備1/4英寸卡套接頭，最大入料壓力達6kg/cm²，支持環氧樹脂、PU膠等高粘度流體的高壓輸送。
二、行業應用場景與配件選型指南
1. 半導體封裝領域
①需求痛點：芯片級點膠需實現納米級精度，膠點直徑小于200μm，且需避免污染晶圓。
②推薦方案：采用壓電噴射閥，搭配鎢鋼撞針與陶瓷噴嘴，密封件選用全氟醚橡膠（FFKM），耐溶劑性提升50%。某企業案例顯示，該方案在晶圓級封裝中，膠點一致性CV值＜3%，生產效率提升60%。
2. 新能源汽車電池制造
①需求痛點：電池模組粘接需承受-40℃至125℃溫差，且需滿足IP67防水等級。
②推薦方案：使用回吸式點膠閥，集成強力回吸彈簧與隔膜密封結構，停膠時回吸距離達0.5mm，有效防止膠水爬升。某電池廠應用數據表明，該方案使電池模組氣密性測試合格率提升至99.95%。
3. 醫療設備組裝
①需求痛點：導管粘接需符合ISO 10993生物相容性標準，且膠水需具備紫外固化特性。
②推薦方案：采用UV膠專用點膠閥，閥體材質升級為316L不銹鋼，噴嘴表面鍍金處理，避免金屬離子析出。某導管制造商測試顯示，該方案使產品微生物污染率降低至0.01CFU/cm²。
三、配件維護與壽命管理
1. 關鍵部件壽命監測
①壓電疊堆：通過阻抗分析儀定期檢測電容值，當電容變化超過±10%時需更換。
②密封件：建立磨損數據庫，記錄不同流體（如環氧樹脂、硅膠）對密封件的腐蝕速率，某企業實踐表明，快干膠對氟橡膠的腐蝕速率是UV膠的3倍。
2. 預防性維護策略
①日檢項目：檢查撞針復位彈簧張力（標準值1.2±0.1N）、噴嘴內徑磨損（允許誤差＜5μm）。
②周檢項目：通過激光干涉儀檢測閥體平行度，誤差需控制在0.005mm以內。
③年檢項目：對杠桿放大機構進行力矩校準，確保位移放大倍數與設計值偏差＜2%。
四、未來技術趨勢
1. 智能化配件升級
①內置傳感器：某企業已開發集成壓力傳感器的點膠閥，實時監測流體壓力波動，精度達±0.1kPa，支持AI算法預測堵膠風險。
②無線通信模塊：通過藍牙5.0實現配件參數遠程調校，某電子廠應用顯示，該技術使設備調試時間縮短70%。
2. 材料科學突破
①自修復密封件：基于形狀記憶聚合物的密封件，在發生微裂紋時可自動修復，某實驗室測試顯示，其壽命較傳統氟橡膠提升200%。
②納米涂層技術：在撞針表面沉積類金剛石碳（DLC）涂層，硬度達HV3000，摩擦系數降低至0.05，某軍工企業測試表明，該技術使撞針壽命延長至5億次撞擊。
結語
點膠閥配件的精密化、模塊化與智能化，正推動制造業向“零缺陷”目標邁進。從壓電驅動的納米級控制，到材料科學的突破性應用，每一項技術進步都在重新定義工業制造的精度邊界。對于企業而言，選擇適配的配件方案，不僅意味著生產效率的提升，更是構建核心競爭力的關鍵一步。未來，隨著AI與物聯網技術的深度融合，點膠閥配件將開啟真正的“智能流體控制”新時代。
