在工業旋轉設備中，機械密封作為防止流體泄漏的核心組件，其性能直接決定設備的安全性與效率。從離心泵到反應釜，從壓縮機到潛水電機，機械密封通過精密設計的密封件組合，構建起動態與靜態環境下的可靠屏障。本文將從機械密封的核心部件、輔助元件、材料特性及系統集成四個維度，深度解析其密封件的技術構成與應用邏輯。
一、機械密封的核心密封件：動環與靜環
1. 動環與靜環：端面密封的“心臟”
動環與靜環是機械密封的核心摩擦副，通過端面相對滑動實現動態密封。
①動環：隨旋轉軸同步轉動，需具備高耐磨性與自潤滑性。例如，碳化鎢材質的動環在高速高壓工況下，摩擦系數可低至0.05，壽命較傳統石墨材質延長3倍。
②靜環：固定于設備殼體，需兼具浮動性與耐腐蝕性。浸樹脂石墨材質的靜環在強酸介質中，腐蝕速率低于0.1mm/年，且端面平面度誤差控制在0.001mm以內。
技術參數：
①端面比壓：通常為0.15-0.4MPa，過高會導致過熱，過低則引發泄漏。
②線速度：高端機械密封可承受50m/s線速度，需匹配動環的動平衡精度（≤G1級）。
2. 彈性補償元件：彈簧與波紋管
彈性元件提供軸向預緊力，補償端面磨損與軸向竄動。
①金屬彈簧：適用于中低壓工況，壓縮量誤差需控制在±0.5mm以內。例如，某型號泵用機械密封采用6組并聯彈簧，確保端面比壓均勻性達98%。
②金屬波紋管：用于高溫高壓場景，通過波紋管變形實現軸向補償。例如，核電站主泵密封采用Inconel 718合金波紋管，可在600℃下承受40MPa壓力，疲勞壽命達10?次循環。
失效模式：
①彈簧疲勞斷裂：需定期檢測彈簧剛度衰減率（≥15%時更換）。
②波紋管應力腐蝕：在氯離子環境中，需選用哈氏合金C-276材質。
二、機械密封的輔助密封件：O型圈與密封墊
1. O型圈：靜密封的“隱形衛士”
O型圈通過壓縮回彈實現靜密封，需匹配硬度與介質特性。
硬度選擇：
①液壓系統：70 Shore A的丁腈橡膠（NBR），耐礦物油至120℃。
②化工管道：90 Shore A的氟橡膠（FKM），耐強酸堿至200℃。
③壓縮率：靜態密封15%-30%，動態密封10%-20%，過高會導致應力松弛。

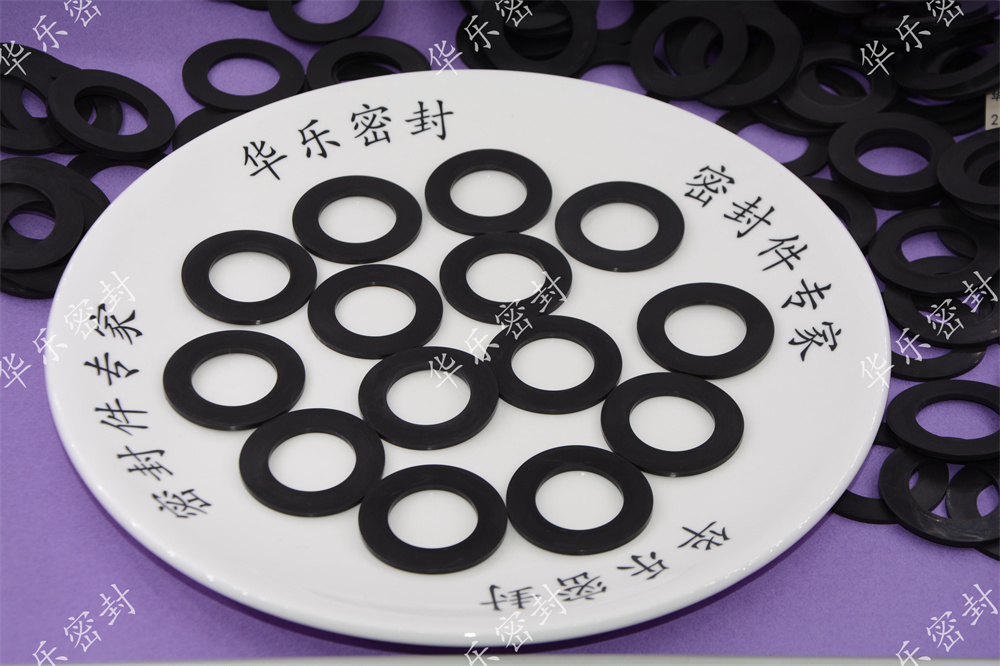

2. 密封墊：法蘭連接的“終極防線”
密封墊通過彈性變形填補法蘭面微小間隙，需兼顧壓縮性與回彈性。
材質選擇：
①石墨纏繞墊：耐溫650℃，耐壓25MPa，適用于高溫蒸汽管道。
②聚四氟乙烯包覆墊：耐腐蝕性極強，適用于半導體超純水系統。
③安裝要求：法蘭面粗糙度≤Ra6.3μm，螺栓預緊力均勻度誤差≤5%。
三、機械密封的支撐與傳動件：從軸套到防轉銷
1. 軸套與定位環：旋轉動力的“載體”
軸套固定于旋轉軸，承載動環并傳遞扭矩。
材質要求：
①316L不銹鋼：耐腐蝕性優異，適用于海水淡化設備。
②碳化硅涂層軸套：硬度達HV3000，耐磨性較45#鋼提升10倍。
③同軸度：軸套與軸的同軸度誤差需≤0.02mm，否則引發動環偏磨。
2. 防轉銷與傳動銷：防止旋轉的“機械鎖”
防轉銷固定靜環，傳動銷傳遞扭矩至動環。
①防轉銷：通常為圓柱銷或圓錐銷，直徑3-8mm，材質為304不銹鋼，抗剪強度≥400MPa。
②傳動銷：采用矩形花鍵或漸開線花鍵，扭矩傳遞效率≥98%。
四、機械密封的系統集成：從單端面到雙端面
1. 單端面機械密封：經濟型解決方案
①適用于清潔、非危險介質，結構簡單，成本低。
②典型結構：動環+靜環+O型圈+彈簧，泄漏量≤5ml/h。
③應用場景：清水泵、冷卻塔風機等低壓工況。
2. 雙端面機械密封：零泄漏的“終極方案”
通過兩級密封與阻塞流體，實現零泄漏與介質零污染。
①結構組成：
內側密封：接觸工藝介質，材質為碳化硅/碳化鎢。
外側密封：接觸清潔緩沖液（如水），材質為316L不銹鋼。
阻塞流體系統：壓力高于介質壓力0.1-0.2MPa，溫度控制精度±1℃。
②典型應用：
液化天然氣（LNG）泵：采用雙端面密封，泄漏量≤0.1ml/h。
劇毒介質泵：阻塞流體為氮?dú)?，壓力監測精度達0.001MPa。
3. 集裝式機械密封：安裝效率的“革命”
將動環、靜環、彈簧等預裝成一體，減少人為誤差。
①優勢：
安裝時間縮短70%，泄漏率降低90%。
某型號壓縮機采用集裝式密封，首次啟動成功率達100%。
②發展趨勢：
結合物聯網技術，實現密封狀態實時監測與預測性維護。
五、機械密封的失效分析與壽命預測
1. 常見失效模式與密封件關聯
①端面磨損：動環與靜環材質硬度不匹配（如硬質合金對石墨），磨損速率達0.1mm/1000h。
②O型圈擠出：硬度不足的O型圈在高壓下被擠入間隙，導致密封失效。
③彈簧斷裂：疲勞壽命不足，需選用Inconel X-750等高強度彈簧鋼。
2. 壽命預測模型
基于Weibull分布的加速壽命試驗表明，機械密封壽命與溫度、壓力呈指數關系。例如，某型號密封在200℃下的壽命僅為25℃時的1/50。通過有限元分析（FEA）模擬端面熱應力分布，可優化冷卻水道設計，將壽命提升3倍。
六、未來趨勢：智能化與可持續性
1. 智能密封技術
①嵌入光纖傳感器監測端面溫度與磨損量，實現泄漏預警。
②某企業開發的智能密封系統，可提前30天預測密封失效，維護成本降低60%。
2. 環保材料與循環經濟
①生物基橡膠O型圈：碳足跡較傳統材料降低40%，可降解率達90%。
②陶瓷涂層動環：硬度達HV3500，壽命較碳化鎢提升50%，且可回收再制造。
結語：密封件——工業文明的“微觀基石”
從動環與靜環的精密配合，到O型圈與密封墊的隱形守護，機械密封的每一處細節都凝聚著工程智慧。其技術演進不僅體現了材料科學與機械設計的融合，更折射出人類對極致可靠性的追求。未來，隨著智能制造與綠色制造的興起，機械密封的密封件將繼續在微觀尺度上書寫工業傳奇，為人類創造更安全、更高效的旋轉設備解決方案。
