在全自動固相萃取儀的精密操作中，密封圈作為保障系統壓力穩定、防止介質交叉污染的核心部件，其性能直接決定實驗結果的準確性與設備的使用壽命。本文將從材質適配、工況匹配、結構優化三大維度，結合實際應用案例與行業標準，為實驗室工程師提供一份權威選購指南。

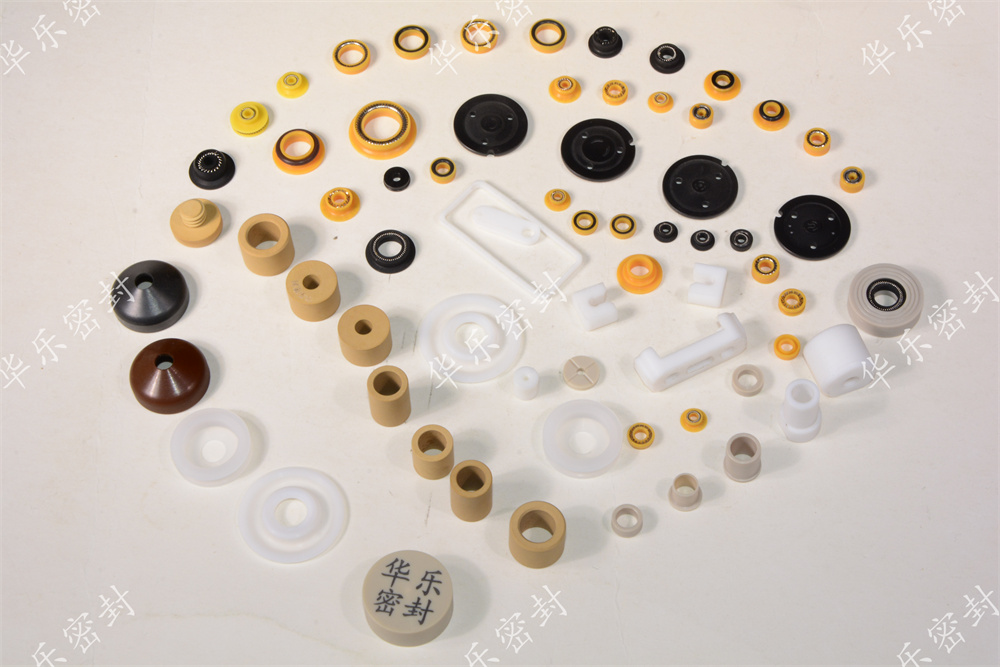

一、材質選擇：抵御化學侵蝕與物理磨損的雙重考驗
1. 氟橡膠（FKM）
①適用場景：礦物油、液壓油、燃料油等有機溶劑體系，耐受溫度范圍-15℃至280℃。
②局限性：在酮類溶劑（如丙酮）中易發生體積膨脹，某藥企因使用FKM密封圈在丙酮萃取中溶脹，導致萃取效率下降20%，改用全氟橡膠（FFKM）后問題解決。
③典型案例：北京某環境監測站采用FKM密封圈的超臨界CO?萃取系統，在150℃高溫下連續運行500小時無泄漏，但需定期檢查密封圈的壓縮永久變形率。
2. 全氟橡膠（FFKM）
①適用場景：半導體級超純水、強酸強堿、超臨界流體等極端工況，耐受溫度范圍-26℃至327℃。
②成本優勢：雖價格是FKM的3倍，但某半導體企業通過使用FFKM密封圈，將設備維護周期從3個月延長至12個月，綜合成本降低40%。
③爆破壓力：FFKM密封圈的爆破壓力可達系統最高工作壓力的4倍，確保在超臨界萃取中安全可靠。
3. 聚四氟乙烯（PTFE）
①適用場景：動態密封（如柱塞泵、旋轉閥），需配合彈簧預緊力補償冷流特性。
②典型案例：某食品檢測機構采用PTFE密封圈的柱塞泵，在20MPa壓力下實現連續3000小時無泄漏運行，但需每半年更換一次以防止磨損。
③硬度選擇：PTFE密封圈的硬度范圍為邵氏A度70-90，需根據柱塞表面粗糙度匹配，避免硬度過高導致劃傷。
4. 金屬密封圈
①適用場景：高溫高壓蒸汽滅菌、強輻射環境，如核工業萃取設備。
②材料選擇：316L不銹鋼密封圈在10MPa、300℃工況下，壽命可達10年，但需定期檢查表面氧化層厚度。
③復合結構：金屬骨架+PTFE涂層的復合密封圈，兼具機械強度與化學惰性，適用于醫藥級萃取設備。
二、工況匹配：壓力、溫度與介質的三重驗證
1. 壓力適配
①爆破壓力標準：密封圈的爆破壓力需高于系統最高工作壓力的3倍。例如，在20MPa的萃取系統中，密封圈的極限承壓能力應不低于60MPa。
②動態密封補償：往復運動的柱塞泵需選用具有自補償功能的密封圈，如派克公司的彈性體唇形密封圈，可減少泄漏率至0.1mL/h以下。
2. 溫度適配
①熱老化測試：FKM密封圈在200℃下連續工作1000小時后，體積變化率應小于10%，硬度變化率應小于5 IRHD。
②冷熱循環：FFKM密封圈需通過-40℃至300℃的100次冷熱循環測試，確保無裂紋產生。
3. 介質兼容性
①溶劑腐蝕測試：將密封圈樣品浸泡在萃取溶劑中72小時，質量損失率應小于1%。例如，某實驗室發現NBR密封圈在乙醇中質量損失率達3%，改用EPDM后問題解決。
②金屬離子析出：在半導體級萃取中，需選用金屬離子析出量低于0.1ppb的密封圈，如全氟醚橡膠（FFKM-FEP）。
4. 尺寸公差
①溝槽尺寸驗證：使用三坐標測量儀檢測溝槽寬度與深度，誤差需控制在±0.05mm以內。某企業因溝槽尺寸偏差導致密封圈壓縮率不足，泄漏率增加5倍。
②動態密封間隙：柱塞與密封圈的徑向間隙應控制在0.02-0.05mm，過小易導致磨損，過大則泄漏。
三、結構優化：從單層密封到復合密封的升級
1. O型圈+擋圈組合
①高壓工況應用：在100MPa的超臨界萃取系統中，采用氟橡膠O型圈+聚四氟乙烯擋圈的組合，可防止O型圈被擠入密封間隙。北京建筑工程設計院的案例顯示，該結構使O型圈壽命延長3倍。
②擋圈材質選擇：擋圈硬度應比O型圈高10-15 IRHD，如O型圈硬度為70 IRHD時，擋圈硬度應選80-85 IRHD。
2. 唇形密封圈
①單向密封優化：U型唇形密封圈的唇口角度需根據介質壓力調整，壓力越高，唇口角度應越小。例如，在15MPa壓力下，唇口角度建議為30°-45°。
②潤滑設計：唇形密封圈需涂抹與介質兼容的潤滑脂，如氟素潤滑脂，摩擦系數可降低至0.08以下。
3. 復合密封結構
①橡膠+金屬復合：某藥企在高壓萃取柱中采用橡膠O型圈+不銹鋼彈簧的復合結構，既保證密封性，又通過彈簧預緊力補償橡膠的冷流特性。
②多層密封設計：在超臨界CO?萃取中，采用“PTFE涂層+FKM骨架+FFKM唇口”的三層復合密封圈，泄漏率降低至0.01mL/h以下。
四、安裝與維護：延長密封圈壽命的工程細節
1. 安裝前檢查
①外觀缺陷檢測：使用放大鏡檢測密封圈表面裂紋、氣泡等缺陷，唇口損傷超過0.05mm即需報廢。
②清潔度控制：用異丙醇清洗密封圈與溝槽，去除油污與金屬屑，某電子廠因未清潔導致雜質污染，更換清潔后的密封圈后設備合格率提升90%。
2. 安裝工具與潤滑
①專用安裝鉗：采用O型圈安裝鉗或錐形導套，避免用螺絲刀直接推壓導致劃傷。
②潤滑脂選擇：根據介質選擇潤滑脂，如超臨界CO?萃取中需使用全氟聚醚潤滑脂。
3. 預緊力控制
①扭矩-夾緊力對照：通過擰緊螺栓施加預緊力時，需遵循扭矩-夾緊力對照表。某企業因預緊力過大導致密封圈壓潰，調整扭矩后問題解決。
②動態密封預緊：往復運動的柱塞泵需通過彈簧提供持續預緊力，彈簧剛度應根據柱塞行程與介質壓力計算。
4. 使用維護
①定期更換周期：動態密封圈每500小時更換一次，靜態密封圈每1000小時更換一次，或根據介質腐蝕性縮短周期。
②介質過濾：在溶劑入口處安裝5μm濾芯，防止顆粒物劃傷密封圈。
③存儲條件：未使用的密封圈需密封保存于陰涼干燥處（溫度<30℃，濕度<60%），避免紫外線照射與臭氧接觸。
五、未來趨勢：智能化與可持續性的融合
隨著全自動固相萃取技術向更高壓、更高溫、更復雜介質的方向發展，密封圈技術將迎來三大突破：
①材料創新：石墨烯增強PTFE、納米復合材料等新型材質將提升耐溫性與化學穩定性。
②結構優化：自補償彈簧密封、唇形密封與O型圈的復合結構將降低泄漏風險。
③智能化監測：嵌入式壓力傳感器與物聯網技術將實現密封圈壽命的實時預警，某實驗室通過該技術將設備停機時間減少60%。
結語：細節決定成敗
一枚直徑僅5mm的O型圈，承載著保障系統壓力穩定、防止介質交叉污染、延長設備壽命的重任。從選型時的材質匹配，到安裝時的細節把控，再到使用中的科學維護，每一個環節都需以工程嚴謹性對待。對于實驗室工程師而言，掌握密封圈的核心技術，不僅是解決眼前問題的鑰匙，更是推動萃取技術進步的基石。在追求更高精度、更高效率的道路上，密封圈的每一次升級，都是對科研品質的極致追求。
