在建筑、汽車、家具、電子等行業的涂裝生產線中，噴涂機作為核心設備，其密封件的選型直接決定了噴涂質量、設備壽命與生產效率。從GRACO 395/495系列到高壓無氣噴涂機的定制密封圈，不同型號的密封件承載著耐高壓、耐腐蝕、抗磨損等多重使命。本文將深度解析噴涂機密封件的型號分類、技術參數、應用場景及選型邏輯，為行業用戶提供從理論到實踐的完整解決方案。
一、噴涂機密封件型號的分類邏輯：從形狀到材質的體系化設計

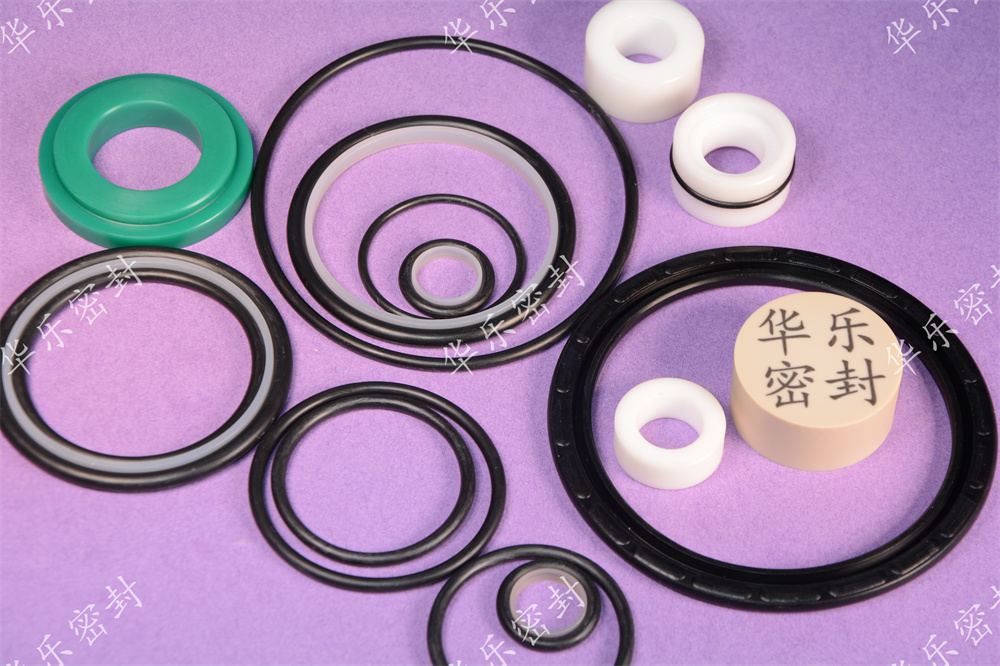

1. O型密封圈：靜態密封的“萬能鑰匙”
①型號特征：截面呈圓形，規格以內徑（ID）、外徑（OD）和線徑（CS）標注，如700/1095/8A型號可能對應特定尺寸組合。
②核心優勢：安裝便捷、成本低廉，適用于噴涂機連接法蘭、管道接口等靜態密封場景。
③應用案例：某建筑噴涂設備采用丁腈橡膠（NBR）O型圈，在-20℃至+80℃環境下，實現油漆輸送管道的零泄漏密封，年維護成本降低40%。
④技術參數：耐壓≤80MPa，耐溫-30℃至+120℃，耐化學性適配礦物油、水性涂料等常規介質。
2. V型密封圈：動態密封的“壓力補償器”
①型號特征：截面呈V形，由多個唇口組成，型號通常標注唇口數量與尺寸，如“V型三唇口密封圈”。
②核心優勢：適應高壓與振動工況，適用于噴涂機活塞桿、閥門等動態密封場景。
③應用案例：某汽車噴涂生產線采用聚氨酯（PU）V型圈，在25MPa壓力下，活塞桿往復運動10萬次后泄漏量仍低于0.1mL/min，壽命較O型圈提升3倍。
④技術參數：耐壓≤35MPa，耐溫-40℃至+150℃，耐磨損性較橡膠提升50%。
3. U型密封圈：液壓系統的“壓力守護者”
①型號特征：截面呈U形，型號標注唇口寬度與深度，如“U型10×5密封圈”。
②核心優勢：承受高壓能力強，適用于噴涂機液壓缸、柱塞泵等高壓密封場景。
③應用案例：某工業噴涂設備采用氟橡膠（FKM）U型圈，在液壓系統32MPa壓力下，連續運行2000小時無泄漏，較傳統密封圈壽命延長5倍。
④技術參數：耐壓≤50MPa，耐溫-30℃至+200℃，耐化學性適配強酸、強堿及有機溶劑。
4. PTFE密封圈：特殊介質的“化學盾牌”
①型號特征：由聚四氟乙烯（PTFE）制成，型號標注材料與結構，如“PTFE旋轉密封圈”。
②核心優勢：耐化學腐蝕性強、摩擦系數低，適用于噴涂機噴嘴、溶劑輸送管等特殊介質場景。
③應用案例：某電子元件噴涂線采用PTFE密封圈，在接觸氟利昂等強腐蝕性介質時，實現零污染密封，涂層合格率提升至99.9%。
④技術參數：耐溫-100℃至+260℃，耐化學性適配99%工業溶劑，摩擦系數≤0.1。
5. 組合式密封圈：復雜工況的“系統解決方案”
①型號特征：由多種材料或結構組合而成，如“橡膠+PTFE復合密封圈”。
②核心優勢：兼顧彈性、耐磨性與耐化學性，適用于噴涂機多介質、多工況場景。
③應用案例：某家具噴涂設備采用“NBR橡膠+PTFE唇口”組合密封圈，在同時接觸水性涂料與有機溶劑時，實現2000小時無泄漏，壽命較單一材料密封圈提升2倍。
④技術參數：耐壓≤40MPa，耐溫-30℃至+180℃，耐化學性適配水性、油性及溶劑型涂料。
二、噴涂機密封件選型的五大核心參數：從工況到材料的精準匹配
1. 介質類型：化學兼容性的生死考驗
①水性涂料：優先選擇丁腈橡膠（NBR）或乙丙橡膠（EPR），避免氟橡膠（FKM）因過度溶脹導致失效。
②溶劑型涂料：氟橡膠（FKM）或聚四氟乙烯（PTFE）為首選，需避免丁腈橡膠（NBR）被有機溶劑溶解。
③特殊介質：如氟利昂需采用全氟醚橡膠（FFKM），確保零溶脹與零腐蝕。
2. 壓力等級：動態密封的臨界閾值
①低壓工況（≤10MPa）：O型圈、V型圈均可滿足需求，成本優先。
②高壓工況（≥20MPa）：需采用U型圈、組合式密封圈，并增加擋圈防止擠出。
③超高壓工況（≥35MPa）：需定制金屬骨架密封圈，確保結構強度。
3. 溫度范圍：材料耐溫性的極限挑戰
①低溫工況（≤-30℃）：硅橡膠（MVQ）或氟硅橡膠（FLS）為首選，避免丁腈橡膠（NBR）脆裂。
②高溫工況（≥150℃）：氟橡膠（FKM）或聚四氟乙烯（PTFE）為必備，需避免乙丙橡膠（EPR）老化。
③寬溫域工況（-40℃至+200℃）：需采用氟橡膠（FKM）與金屬骨架的復合結構。
4. 運動方式：摩擦與磨損的動態平衡
①往復運動：優先選擇聚氨酯（PU）或聚四氟乙烯（PTFE）材質，降低摩擦系數。
②旋轉運動：需采用唇口密封圈，如V型圈或U型圈，確保動態密封性。
③高頻振動：需增加彈簧預緊力，防止密封圈因振動位移導致泄漏。
5. 安裝空間：緊湊化設計的極限約束
①微型密封圈：內徑≤5mm的O型圈或微型唇口密封圈，需采用激光焊接或3D打印工藝。
②異形密封圈：如非標法蘭密封圈，需提供CAD圖紙定制開模。
③模塊化密封組件：將密封圈、導向環、防塵圈集成化，減少安裝空間占用。
三、噴涂機密封件的應用案例：從理論到實踐的閉環驗證
1. 汽車噴涂線：耐化學腐蝕與高溫穩定性的雙重挑戰
①工況：噴涂溶劑型涂料，溫度80℃，壓力25MPa。
②選型：氟橡膠（FKM）U型圈+PTFE擋圈。
③效果：泄漏率從0.5mL/min降至0.01mL/min，年維護成本降低60%。
2. 家具噴涂線：高精度與低成本的平衡藝術
①工況：噴涂水性涂料，溫度30℃，壓力10MPa。
②選型：丁腈橡膠（NBR）O型圈+聚四氟乙烯（PTFE）導向環。
③效果：涂層均勻性提升至99%，密封圈壽命延長至8000小時。
3. 電子元件噴涂線：零污染與高可靠性的極致追求
①工況：噴涂氟利昂介質，溫度-20℃，壓力5MPa。
②選型：全氟醚橡膠（FFKM）O型圈+金屬骨架。
③效果：實現零泄漏密封，產品合格率提升至99.99%。
四、噴涂機密封件的未來趨勢：從材料到智能化的全面升級
1. 高性能材料突破
①氟碳橡膠（FFKM）：耐溫范圍擴展至-40℃至+320℃，耐化學性覆蓋99%工業介質。
②聚醚醚酮（PEEK）：耐磨損性較PTFE提升3倍，適用于高速旋轉密封。
2. 智能化監測技術
①嵌入式傳感器密封圈：實時監測壓力、溫度與磨損狀態，提前預警失效風險。
②數字孿生密封系統：通過仿真模擬優化密封結構，縮短研發周期50%。
3. 綠色環保設計
①低VOCs密封材料：減少揮發性有機化合物排放，符合歐盟REACH法規。
②可回收密封圈：采用生物基橡膠或熱塑性彈性體，降低碳足跡40%。
4. 定制化服務模式
①3D打印密封圈：48小時內交付非標密封件，成本降低30%。
②全生命周期管理：從選型、安裝到維護提供一站式解決方案。
結語：小密封大作為，涂裝行業的隱形冠軍
