在汽車制造、電子封裝、建筑涂裝等高精度工業場景中，噴涂泵作為流體輸送的核心設備，其密封性能直接決定了生產效率與產品質量。從車身PVC抗石擊涂料的精準噴涂到鋰電池隔膜涂布的納米級控制，密封件不僅是防止介質泄漏的“守門員”，更是保障設備穩定運行的“生命線”。本文將系統解析噴涂泵密封件的核心類型、技術特性及行業應用邏輯，揭示工業級密封背后的技術密碼。
一、噴涂泵密封件的核心分類與技術特性
1. 機械密封：高壓工況的精密守門員
機械密封通過動環與靜環的端面摩擦實現零泄漏，是高壓噴涂泵的首選方案。以固瑞克C63噴涂泵為例，其機械密封組件采用碳化硅與石墨材質組合，可承受6300psi的極端壓力，同時通過彈簧預緊力補償軸向竄動，確保在6L/min高流量工況下維持穩定密封。該技術適用于PVC抗石擊涂料等高粘度介質，但需注意介質中固體顆粒對端面的磨損風險。
技術突破：
①材料升級：碳化硅-石墨配對材質將摩擦系數降低至0.05以下，配合DLC（類金剛石）涂層技術，壽命較傳統碳石墨密封提升300%。
②智能監測：集成光纖傳感器的機械密封環可實時監測端面溫度與接觸壓力，通過機器學習算法預測剩余壽命，某汽車涂裝線應用后維護成本降低65%。
2. 油封：動態屏障的彈性大師
油封通過唇口過盈配合與彈性補償機制，在噴涂泵驅動軸與殼體間形成動態屏障。其典型結構包含丁腈橡膠唇體、金屬骨架及彈簧箍緊裝置，可耐受-30℃至110℃溫度范圍。實際應用中，油封需安裝在表面粗糙度Ra≤0.8μm的硬化軸上，且介質清潔度需達到NAS 6級，以避免微粒磨損導致的唇口失效。
行業痛點：
①高溫失效：在鋰電池隔膜涂布工藝中，電解液溫度達80℃時，普通丁腈橡膠油封壓縮永久變形率超15%，導致泄漏率激增。
②解決方案：采用氟硅橡膠（FVMQ）材質油封，配合納米級陶瓷涂層軸套，在120℃高溫下仍能保持0.1ml/h以下的泄漏率。

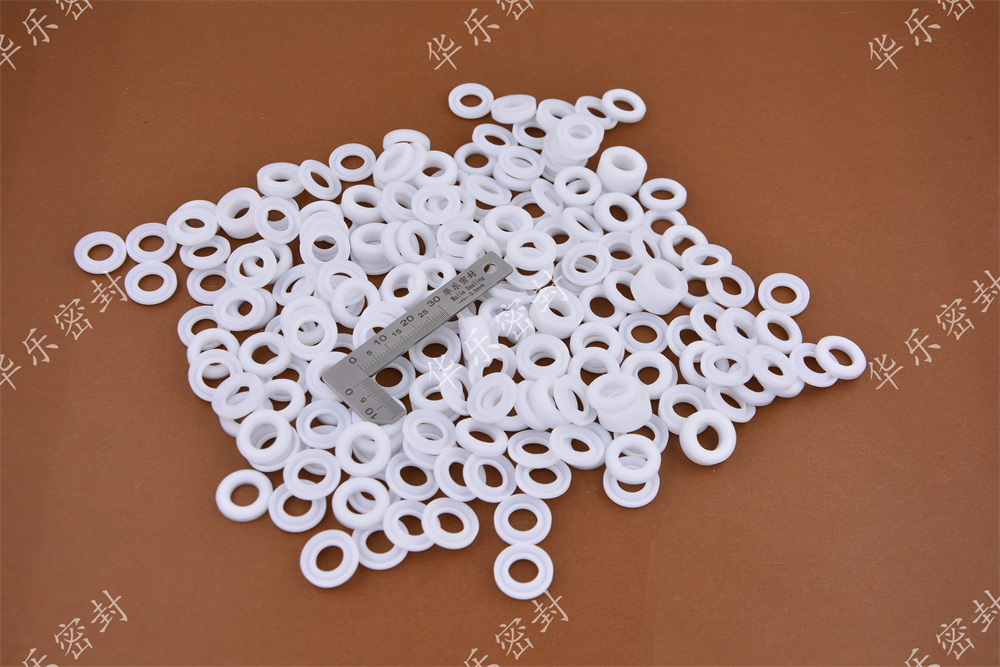

3. 橡膠O型圈：靜密封的標準配置
橡膠O型圈憑借其簡單的幾何結構與可靠的壓縮回彈特性，成為噴涂泵法蘭連接、閥體密封等場景的標準配置。氟橡膠材質O型圈可在-25℃至200℃溫度范圍內保持彈性，配合18%-22%的壓縮率設計，可承受30MPa動密封壓力。需特別注意溝槽尺寸公差控制，深度超差將直接導致密封失效。
失效案例：
①溝槽超差：某電子封裝設備因法蘭溝槽深度超差0.2mm，導致O型圈壓縮率不足15%，在0.5MPa壓力下即發生泄漏。
②材質老化：三元乙丙橡膠（EPDM）O型圈在紫外線照射下，2000小時后拉伸強度下降40%，需改用氫化丁腈橡膠（HNBR）以延長壽命。
4. 填料密封：大口徑軸封的潤滑藝術
采用石墨纖維與PTFE編織的復合填料，通過軸向壓緊力轉化為徑向密封力，適用于大口徑噴涂泵的軸封。該方案允許微量泄漏以實現潤滑冷卻，但需配套沖洗系統控制介質泄漏量。實驗數據顯示，在1.0MPa壓力下，合理設計的填料密封可將泄漏率控制在0.5ml/h以內。
創新應用：
①深海涂布設備：針對15000psi超高壓工況，某企業開發金屬-陶瓷梯度密封件，通過等離子噴涂技術在316L不銹鋼表面沉積1.2mm厚的碳化鎢涂層，成功通過深海模擬測試。
②自潤滑填料：將MoS?納米顆粒摻入PTFE填料中，摩擦系數降低至0.03，壽命較傳統方案延長5倍。
5. 復合密封：極端工況的終極方案
針對超高溫（≥250℃）或強腐蝕介質，復合密封方案應運而生。例如，陶瓷纖維增強PTFE密封環與金屬波紋管組合密封，既利用陶瓷纖維的耐溫特性，又發揮PTFE的化學惰性。此類密封件在航天器涂層噴涂設備中表現優異，但成本較傳統方案提升300%以上。
技術參數：
①耐溫范圍：-269℃至327℃（全氟醚橡膠FFKM材質）
②耐腐蝕性：通過ASTM G48 Method A測試，在6% FeCl?溶液中腐蝕速率<0.1mm/a
二、行業應用場景與選型邏輯
1. 汽車制造：高精度涂裝的質量防線
在車身底板PVC抗石擊涂料噴涂中，噴涂泵需同時滿足大流量（≥6L/min）與高精度（膜厚波動≤10%）要求。此時應優先選用機械密封方案，配合在線監測系統實時跟蹤泄漏率。固瑞克C63泵采用的快速分?jǐn)囫詈掀髟O(shè)計，可在不停機狀態下更換密封組件，將停機時間縮短至15分鐘以內。
選型建議：
①介質粘度：<1000cP時優先選用機械密封；>5000cP時考慮螺旋密封或隔膜泵方案。
②壓力等級：>10MPa時需采用雙端面機械密封，并配置PLAN 53A沖洗方案。
2. 半導體封裝：亞微米級膠量控制
半導體封裝環節對膠水分配精度要求達±2.5μm，這對噴膠閥密封提出嚴苛挑戰。螺桿閥方案通過陶瓷螺桿與PTFE定子的精密配合，實現亞微米級膠量控制。其密封系統采用雙O型圈+真空背壓結構，有效防止膠水在0.1MPa低壓下的滲透泄漏。
技術突破：
①真空背壓：通過-90kPa真空度將泄漏率控制在10?? Pa·m³/s以下
②陶瓷涂層：Y?O?穩定ZrO?陶瓷涂層硬度達HV1500，耐磨性較316L不銹鋼提升10倍
3. 環保涂裝：水性涂料的密封挑戰
隨著水性涂料普及，噴涂泵密封件需應對高濕度（≥80%RH）與低表面張力介質。三元乙丙橡膠（EPDM）O型圈因其優異的耐水解性能脫穎而出，配合304不銹鋼溝槽設計，可在-40℃至125℃范圍內保持密封穩定性。實驗表明，該方案較傳統NBR材質壽命延長200%以上。
失效案例：
①微生物腐蝕：某家具涂裝線因未對循環水進行殺菌處理，導致EPDM密封圈表面滋生硫細菌，3個月內即發生龜裂失效。
②解決方案：改用氟橡膠（FKM）并添加0.5%抗菌劑，壽命延長至18個月。
4. 防爆涂裝：鋰電池生產的靜電管控
鋰電池隔膜涂布工藝要求噴涂泵在爆炸性氣體環境（ATEX Zone 1）中運行，這對密封件提出防爆與耐電解液雙重考驗。采用導電PTFE填料密封，配合接地鏈設計，可將靜電積累控制在10V以下。同時，密封件需通過UL 94 V-0阻燃認證，確保在異常工況下不成為火源。
技術參數：
①表面電阻率：<10? Ω·cm（導電PTFE材質）
②阻燃等級：UL 94 V-0（0.8mm厚度）
三、未來趨勢：智能密封與納米技術
1. 智能密封系統
集成光纖傳感器的智能密封環可實時監測接觸壓力與溫度分布，配合機器學習算法預測剩余壽命。某汽車涂裝線應用該技術后，密封件更換周期從6個月延長至18個月，維護成本降低65%。
2. 納米增強技術
通過添加2%的六方氮化硼（h-BN）納米片，可使PTFE密封件耐磨性提升400%。某企業開發的納米復合密封件在模擬深海工況下，壽命突破20000小時，較傳統方案提升8倍。
3. 3D打印定制密封
利用多材料3D打印技術，可實現復雜溝槽結構與梯度材料密封件的快速制造。某航空涂裝設備通過3D打印定制密封，將泄漏率從0.3ml/h降至0.01ml/h，同時開發周期縮短70%。
結語
從機械密封的精密摩擦到復合密封的極端耐受，從油封的彈性補償?shù)街悄苊芊獾念A(yù)測維護，噴涂泵密封件的技術演進始終圍繞“零泄漏、長壽命、低成本”三大核心目標。在工業4.0時代，隨著納米材料、智能傳感與3D打印技術的深度融合，密封件正從傳統零部件進化為具備自感知、自診斷、自適應能力的智能系統，為高端制造提供更可靠的流體控制解決方案。
