在工業泵、化工泵等流體輸送設備中，密封圈作為防止介質泄漏的核心部件，其性能直接決定了設備的運行效率和安全性。單層泵密封圈作為最常見的密封形式之一，憑借其結構簡單、成本可控的特點，廣泛應用于水處理、石油化工、食品加工等領域。本文將深入解析單層泵密封圈的工作原理、技術細節及實際應用場景，揭示這一“隱形守護者”如何以精密設計保障流體系統的穩定運行。

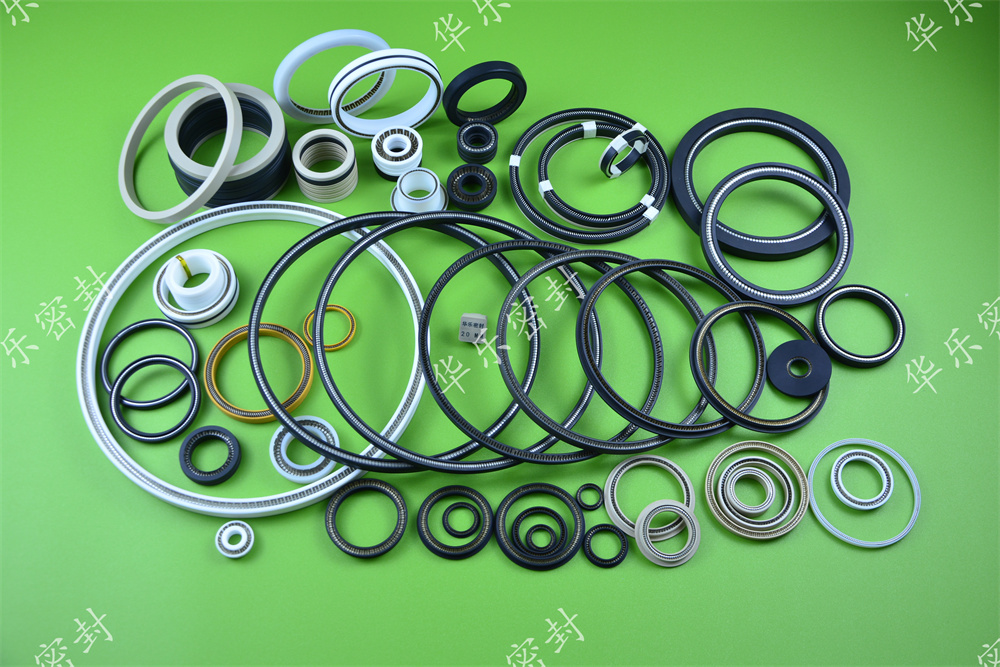

一、單層泵密封圈的核心結構：動靜環的精密配合
單層泵密封圈的核心結構由動環、靜環、彈性補償機構及輔助密封圈組成，其工作原理基于“動靜環端面貼合”的機械密封技術。
1.動環與靜環的貼合機制
動環通過彈性元件（如彈簧或波紋管）的彈力與靜環緊密貼合，形成密封端面。動環隨泵軸旋轉，而靜環通過防轉銷固定在密封壓蓋上，保持靜止。兩者端面間隙極?。ㄍǔ槲⒚准墸?，在介質壓力和彈簧力的共同作用下，形成一層極薄的液膜。這層液膜既是密封的關鍵，又能潤滑端面，減少摩擦磨損。
2.彈性補償機構的持續作用
彈性元件是密封端面貼合的“動力源”。當端面因磨損或壓力波動產生間隙時，彈簧的彈力會自動推動動環補償位移，確保端面始終貼合。例如，在單彈簧機械密封中，彈簧直接施加軸向力；而在多彈簧或波紋管密封中，彈性元件的分布更均勻，適應更高轉速和壓力工況。
3.輔助密封圈的防泄漏功能
動環密封圈防止介質沿軸向泄漏，靜環密封圈則阻止介質從靜環與壓蓋之間的間隙溢出。兩者共同構成“二次密封防線”，確保主密封端面失效時仍有冗余保護。
二、單層泵密封圈的密封機制：液膜與壓力的動態平衡
單層泵密封圈的密封效果依賴于液膜的動態平衡。液膜既是密封介質，又是潤滑劑，其形成需滿足以下條件：
1.液膜的生成與維持
在密封端面間，介質壓力和彈簧力共同作用，使端面間隙維持在微米級。此時，介質在間隙中形成一層極薄的液膜，既阻止介質泄漏，又減少端面摩擦。若液膜過厚，可能導致泄漏；若液膜過薄，則可能引發干摩擦，加速端面磨損。
2.壓力與溫度的協同作用
介質壓力推動動環與靜環貼合，而彈簧力則補償端面磨損。在高溫工況下，液膜的粘度降低，需通過冷卻系統（如外部沖洗或冷卻器）維持液膜穩定性。例如，在石油化工泵中，高溫介質需配合冷卻水循環，防止液膜破裂。
3.泄漏路徑的阻斷機制
單層泵密封圈的泄漏路徑主要包括：動環與靜環端面間隙、動環與軸之間的密封圈、靜環與壓蓋之間的密封圈。其中，端面間隙是主要泄漏點，而輔助密封圈則阻斷其他潛在泄漏路徑。通過優化端面材質（如碳化鎢靜環與石墨動環）和表面粗糙度（通常為Ra0.2~0.4μm），可進一步降低泄漏風險。
三、單層泵密封圈的優缺點分析：適用性與局限性
單層泵密封圈憑借其結構簡單、成本低的優勢，成為中小型泵的首選方案，但其局限性也需引起重視。
1.優勢：經濟性與適用性
①結構緊湊：組件少，體積小，適合空間受限的泵體。
②成本可控：材料和加工成本低于雙端面或集裝式密封。
③維護便捷：更換密封圈時無需拆卸泵體，停機時間短。
④典型應用場景包括：清水泵、低腐蝕性介質泵、中低壓工況（壓力≤1.6MPa）。
2.局限性：工況適應性不足
①泄漏風險：單層密封結構在端面磨損或介質壓力波動時，易發生泄漏。
②依賴沖洗系統：需外部沖洗液冷卻端面，否則可能因高溫導致液膜破裂。
③不適用于復雜介質：含顆粒、強腐蝕性或高溫介質會加速端面磨損，縮短密封壽命。
例如，在輸送含沙污水時，顆?？赡芮度攵嗣骈g隙，導致密封失效；在輸送濃硫酸時，普通材質的密封圈可能被腐蝕。
四、單層泵密封圈的選型與應用：匹配工況的關鍵
選型時需綜合考慮介質特性、壓力溫度、泵體結構等因素，以下為典型應用場景與選型建議：
1.清水泵與低腐蝕性介質泵
①密封圈材質：丁腈橡膠（NBR）或氟橡膠（VITON）。
②端面材質：碳化鎢靜環+石墨動環。
③冷卻方式：內部介質循環或外部沖洗。
2.中低壓化工泵
①密封圈材質：氫化丁腈橡膠（HNBR）或氟硅橡膠（FLS）。
②端面材質：碳化硅靜環+碳化鎢動環。
③冷卻方式：帶冷卻器的介質外循環。
3.避免使用的工況
①高溫（>150℃）或高壓（>3.2MPa）介質。
②含顆粒、強腐蝕性或易結晶介質。
③環保要求嚴格的危險介質（如氯氣、苯類）。
五、單層泵密封圈的維護與故障排查：延長壽命的關鍵
定期維護和故障排查是保障單層泵密封圈性能的關鍵，以下為常見問題及解決方案：
1.泄漏原因與排查
①端面磨損：檢查彈簧彈力是否衰減，端面粗糙度是否達標。
②密封圈老化：更換輔助密封圈，注意材質與介質的兼容性。
③安裝偏差：檢查動環與軸的同軸度，確保密封壓蓋緊固力均勻。
2.典型故障案例
案例1：某清水泵在運行3個月后出現泄漏，檢查發現動環密封圈因高溫硬化失效。解決方案：更換氟橡膠密封圈，并增加外部冷卻水循環。
案例2：某化工泵在輸送含顆粒介質時頻繁泄漏，分析發現端面間隙被顆粒堵塞。解決方案：改用雙端面機械密封，并增加前置過濾器。
六、未來趨勢：智能化與材料創新
隨著工業4.0的推進，單層泵密封圈正朝著智能化和材料創新方向發展：
1.智能監測技術
通過傳感器實時監測端面溫度、壓力和振動，提前預警泄漏風險。例如，某企業已開發出內置溫度傳感器的機械密封，可實現遠程監控和故障診斷。
2.新型材料應用
①陶瓷復合材料：提高端面耐磨性和耐腐蝕性。
②自潤滑涂層：減少端面摩擦，延長密封壽命。
3.模塊化設計
將密封圈、彈性元件和輔助密封圈集成為模塊化單元，簡化安裝和維護流程。
結語：精密機械中的“隱形守護者”
單層泵密封圈雖結構簡單，卻是流體輸送系統中不可或缺的核心部件。其工作原理基于動靜環的精密配合、液膜的動態平衡以及輔助密封圈的冗余保護，以經濟性和適用性贏得了廣泛認可。然而，在高溫、高壓、強腐蝕等復雜工況下，其局限性也需通過選型優化、維護升級和技術創新來彌補。未來，隨著智能化和材料科學的進步，單層泵密封圈的性能將進一步提升，為工業泵的穩定運行提供更可靠的保障。
