在工業密封領域，彈簧蓄能密封圈與骨架密封如同兩位風格迥異的“選手”，各自憑借獨特優勢在不同工況中發揮著關鍵作用。彈簧蓄能密封圈憑借卓越的耐溫、耐壓及自補償能力，成為高端裝備的首選；而骨架密封則以結構簡單、成本低廉的優勢，在常規場景中占據一席之地。本文將從結構原理、性能參數、應用場景及維護成本四大維度，深入剖析兩者的核心差異。
一、結構原理：精密工程與機械美學的碰撞
1.彈簧蓄能密封圈：精密工程的典范

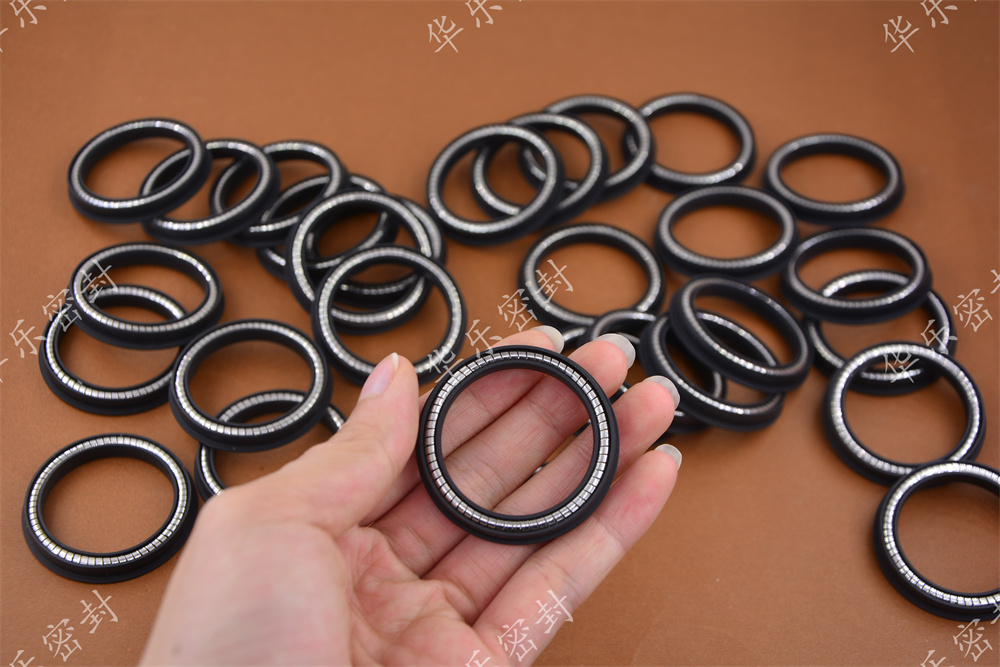

彈簧蓄能密封圈采用“復合材料+金屬?gòu)椈?rdquo;的精密結構，其核心在于通過內置彈簧持續提供密封壓力。典型結構由PTFE或PEEK等高性能聚合物密封套與不銹鋼V形彈簧組成，部分型號在彈簧空腔填充彈性硅膠以增強潔凈度。其工作原理可概括為“三階段密封”：
①初始預緊：安裝時彈簧受壓產生向外張力，使密封唇緊貼溝槽形成基礎密封；
②壓力增強：系統壓力增大時推動密封唇更緊密貼合接觸面，形成自增強效應；
③磨損補償：彈簧持續提供彈力，彌補材料磨損和零件形變。
這種結構使其在高溫（300℃）、高壓（45MPa動態壓力）及極端工況下仍能保持穩定性能。例如，在風電變槳油缸中，其設計壽命可達20年，遠超傳統密封件。
2.骨架密封：機械美學的實用表達
骨架密封則采用“橡膠體+金屬骨架”的經典結構，通過自緊螺旋彈簧與橡膠唇口的協同作用實現密封。其核心原理基于“油膜潤滑”與“彈性補償”：
①油膜潤滑：油封刃口與軸之間形成流體潤滑油膜，通過表面張力阻止介質泄漏；
②彈性補償：自緊螺旋彈簧的收縮力對軸產生徑向緊力，補償運行中的磨損。
典型應用如汽車發動機曲軸后端密封，采用氟橡膠材質的TC型雙唇骨架油封，可在-20℃至200℃環境下承受15m/s線速度，但其工作壓力通常限制在0.05MPa以內，且對軸的表面粗糙度（Ra0.2~0.4μm）和硬度（HRC55~60）要求極高。
二、性能參數：極端工況與常規場景的分野
1.彈簧蓄能密封圈：極端工況的“全能王”
彈簧蓄能密封圈的性能參數堪稱“工業密封領域的天花板”：
①耐溫范圍：-200℃至300℃，覆蓋液化氮?dú)猓?/font>-196℃）至高溫窯爐（300℃）的極端工況；
②耐壓能力：靜態耐壓60MPa，動態耐壓45MPa，可承受400MPa級超高壓（如高壓水切割機）；
③摩擦系數：低于格萊圈和斯特封，尤其在高壓工況下優勢顯著；
④壽命：填充PTFE與不銹鋼彈簧的組合使其理論儲存壽命無限，實際使用壽命可達20年（如風電油缸）。
其自補償能力尤為突出，彈簧可自動彌補密封面磨損和零件形變，確保長期穩定密封。例如，在液壓油缸抖動與爬行問題中，通過重新設計密封方案，可顯著提升設備動態性能。
2.骨架密封：常規場景的“性價比之選”
骨架密封的性能參數更側重于常規工況的優化：
①耐溫范圍：-40℃至120℃（NBR材質），氟橡膠材質可擴展至200℃；
②耐壓能力：常壓型≤0.05MPa，耐壓型通過增加彈簧預緊力和多唇口階梯結構，可提升至1.2MPa；
③摩擦系數：高于彈簧蓄能密封圈，但通過PTFE涂層處理可降低至0.08（如新能源汽車電驅系統）；
④壽命：通常為數千小時至數萬小時，受介質、溫度和轉速影響顯著。
其優勢在于結構簡單、成本低廉，且對安裝精度要求較低，適合大批量生產場景。
三、應用場景：高端裝備與通用設備的分野
1.彈簧蓄能密封圈：高端裝備的“標配”
彈簧蓄能密封圈的應用場景集中于對性能要求嚴苛的領域：
①航空航天：飛行器液壓系統、油路密封，需承受極端溫度和高壓；
②石油化工：反應釜、儲罐、管道連接，需抵抗強腐蝕介質；
③醫療器械：注射器、輸液泵，需滿足GMP標準；
④新能源：風電變槳油缸、汽車發動機高壓油泵，需長壽命密封。
例如，在超高壓水切割機中，其耐壓能力可達400MPa，遠超傳統密封件；在半導體制造設備中，其潔凈型設計可避免顆粒污染。
2.骨架密封：通用設備的“主力軍”
骨架密封的應用場景則覆蓋更廣泛的通用設備：
①汽車工業：發動機曲軸、齒輪箱輸入軸，需承受高速旋轉和高溫；
②工業減速機：軸端密封，需防止?jié)櫥托孤?/span>
③農業機械：液壓缸活塞桿，需適應惡劣工況；
④家用電器：電機軸承密封，需低成本解決方案。
例如，在柴油機曲軸后端，TC型雙唇骨架油封可承受15m/s線速度，但需定期更換以維持性能。
四、維護成本：長期效益與短期投入的權衡
1.彈簧蓄能密封圈：高投入，高回報
彈簧蓄能密封圈的初始成本較高，主要源于：
①材料成本：PTFE、PEEK等高性能聚合物及不銹鋼彈簧；
②制造工藝：車削成型工藝復雜，生產效率低；
③安裝要求：需開式或半開式溝槽，增加設計成本。
但其長期效益顯著：
①壽命長：減少更換頻率，降低維護成本；
②性能穩定：減少泄漏風險，提升設備效率；
③適應性強：覆蓋更廣泛的工況，減少備件種類。
例如，在風電變槳油缸中，其設計壽命20年可大幅降低全生命周期成本。
2.骨架密封：低投入，高維護
骨架密封的初始成本較低，但長期維護成本較高：
①材料成本：NBR、氟橡膠等常規橡膠材質；
②制造工藝：注塑成型工藝成熟，生產效率高；
③安裝要求：標準溝槽設計，成本低廉。
但其維護成本較高：
①壽命短：需定期更換，增加停機時間；
②性能受限：對溫度、壓力和介質敏感，易發生泄漏；
③備件種類多：需針對不同工況選擇不同材質和結構。
例如，在汽車變速箱中，骨架密封的更換周期通常為數萬公里，需定期維護。
結語：選擇之道，在于工況與成本的平衡
彈簧蓄能密封圈與骨架密封的差異，本質上是“高性能”與“高性價比”的權衡。在航空航天、石油化工等高端領域，彈簧蓄能密封圈憑借其卓越性能成為不可替代的選擇；而在汽車、農業機械等通用設備中，骨架密封則以其低成本和易維護性占據主導地位。未來，隨著材料科學與智能制造的發展，彈簧蓄能密封圈的成本有望進一步降低，而骨架密封則可能通過納米復合橡膠等新材料提升性能。
