在工業閥門的應用中，閥體密封圈作為關鍵部件，其厚度的選擇直接關系到閥門的密封性能、使用壽命以及整個系統的運行穩定性。一個合適的密封圈厚度，能夠有效防止介質泄漏，承受系統壓力，適應不同工況條件。那么，閥體密封圈厚度究竟該怎么選呢？下面，我們就來深入探討一下這個問題。
一、影響閥體密封圈厚度選擇的因素
（一）工作壓力
工作壓力是選擇閥體密封圈厚度的重要考量因素之一。在高壓環境下，密封圈需要承受更大的壓力，這就要求密封圈具有足夠的厚度來保證其強度和彈性，從而防止被高壓介質擠出或損壞。例如，在一些石油化工行業的高壓管道閥門中，工作壓力可能達到數十兆帕甚至更高。此時，如果選擇過薄的密封圈，在高壓作用下，密封圈可能會發生變形、破裂，導致介質泄漏，引發安全事故。相反，適當增加密封圈的厚度，可以提高其抗壓能力，確保閥門在高壓下仍能保持良好的密封性能。
（二）工作溫度
工作溫度對閥體密封圈厚度的影響也不容忽視。不同材料的密封圈對溫度的耐受范圍不同，溫度的變化會影響密封圈的物理性能，如彈性、硬度等。在高溫環境下，密封圈的彈性可能會降低，硬度增加，導致密封性能下降。為了補償這種性能變化，可能需要適當增加密封圈的厚度，以保證其在高溫下仍能緊密貼合密封面，防止介質泄漏。例如，在一些高溫蒸汽管道閥門中，工作溫度可能超過300℃，此時就需要選擇耐高溫的密封圈材料，并適當增加其厚度。而在低溫環境下，密封圈可能會變脆，容易破裂，同樣需要合理選擇厚度，以確保其具有良好的柔韌性和密封性能。
（三）介質性質
介質的性質，包括粘度、腐蝕性、毒性等，也會影響閥體密封圈厚度的選擇。對于粘度較大的介質，其泄漏阻力相對較大，在相同條件下，對密封圈的密封性能要求相對較低，可以適當選擇較薄的密封圈。但對于粘度較小的介質，如氣體、輕質油等，泄漏阻力小，容易發生泄漏，因此需要選擇較厚的密封圈，以提高密封效果。此外，如果介質具有腐蝕性，密封圈需要具備足夠的厚度來抵抗介質的侵蝕，延長使用壽命。例如，在一些化工生產中，介質可能含有強酸、強堿等腐蝕性物質，此時就需要選擇耐腐蝕的密封圈材料，并適當增加其厚度。
（四）運動形式
閥門的運動形式分為靜態密封和動態密封。靜態密封是指閥門處于關閉狀態，密封圈與密封面之間沒有相對運動；動態密封則是指閥門在開啟或關閉過程中，密封圈與密封面之間存在相對滑動或滾動。對于動態密封，由于密封圈與密封面之間存在摩擦，密封圈容易磨損，因此需要選擇具有足夠厚度和耐磨性的密封圈，以保證其在長期使用過程中仍能保持良好的密封性能。例如，在一些往復運動的閥門中，密封圈需要承受頻繁的摩擦和擠壓，如果厚度選擇不當，很容易磨損，導致泄漏。
二、不同類型密封圈的厚度選擇要點
（一）O型圈
O型圈是一種常見的閥體密封圈，其厚度選擇需要根據工作壓力、工作溫度和介質性質等因素綜合考慮。一般來說，在靜態密封中，O型圈的壓縮率通?？刂圃?/font>15%—30%之間，根據壓縮率可以初步確定其厚度。例如，對于工作壓力較低、溫度適中的靜態密封場合，可以選擇壓縮率在15%—20%的O型圈，其厚度相對較??；而對于工作壓力較高、溫度較高或介質具有腐蝕性的靜態密封場合，則需要選擇壓縮率在20%—30%的O型圈，適當增加其厚度。在動態密封中，O型圈的厚度選擇要更加謹慎，除了考慮壓縮率外，還需要考慮其耐磨性。一般來說，動態密封中O型圈的厚度應適當增加，同時選擇硬度較高、耐磨性較好的材料。
（二）Y型圈
Y型圈具有良好的自密封性能，常用于高壓、往復運動的閥門。其厚度選擇主要取決于工作壓力和運動形式。在高壓往復運動閥門中，Y型圈需要承受較大的壓力和頻繁的摩擦，因此需要選擇較厚的Y型圈，以保證其具有足夠的強度和耐磨性。同時，Y型圈的唇口厚度也需要特別注意，唇口過薄可能會導致密封不嚴，唇口過厚則可能會增加摩擦力，影響閥門的操作靈活性。一般來說，Y型圈的唇口厚度應根據工作壓力和運動速度進行合理設計，在保證密封性能的前提下，盡量減小摩擦力。
（三）泛塞封

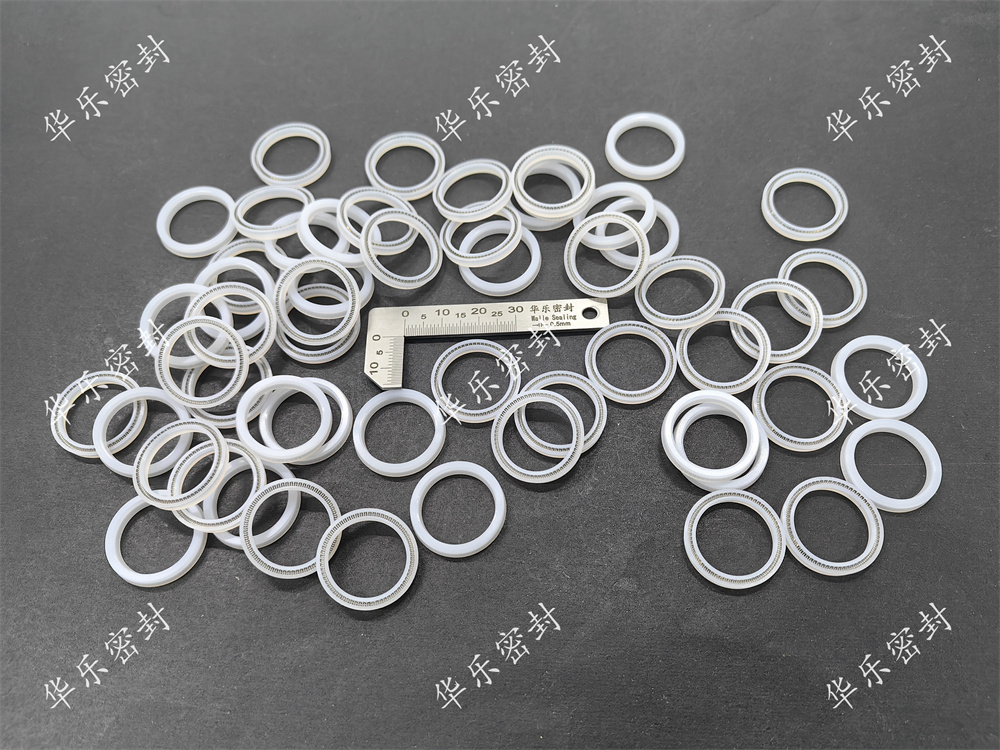

泛塞封是一種高性能的密封圈，具有耐高溫、耐高壓、耐腐蝕等優點，廣泛應用于各種苛刻工況下的閥門密封。其厚度選擇需要根據具體的使用條件進行精確計算。一般來說，泛塞封的厚度設計要考慮其彈性變形量、密封比壓等因素。在高壓、高溫環境下，泛塞封需要具有足夠的厚度來保證其彈性變形量，從而產生足夠的密封比壓，防止介質泄漏。同時，泛塞封的厚度還需要考慮其安裝空間和與其他部件的配合關系，確保其能夠正確安裝并發揮良好的密封性能。
三、閥體密封圈厚度選擇的實踐方法
（一）參考相關標準
在選擇閥體密封圈厚度時，可以參考國際或國內的相關標準，如ISO 3601、DIN 3771、AS568等。這些標準詳細規定了不同類型密封圈的尺寸、材質和性能要求，包括厚度范圍。根據閥門的工作壓力、溫度、介質性質等參數，在標準中查找合適的密封圈厚度范圍，作為選擇的依據。例如，ISO 3601規定了液壓系統中常用的O型密封圈的尺寸和公差，根據該標準可以選擇符合要求的O型圈厚度。
（二）進行有限元分析
對于一些復雜的工況或?qū)γ芊庑阅芤筝^高的閥門，可以采用有限元分析（FEA）的方法來確定密封圈的厚度。有限元分析是一種數值計算方法，可以模擬密封圈在實際工作條件下的應力、應變分布情況。通過建立密封圈的有限元模型，輸入工作壓力、溫度、材料性能等參數，進行計算分析，可以得到密封圈在不同厚度下的應力、應變分布情況。根據分析結果，選擇能夠滿足密封性能要求且應力分布合理的密封圈厚度。例如，在一些高壓、高溫的核電站閥門中，為了確保密封圈的可靠性和安全性，通常會采用有限元分析的方法來確定其厚度。
（三）實際測試驗證
在確定了閥體密封圈的厚度后，還需要進行實際測試驗證。將選擇好的密封圈安裝在閥門上進行泄漏測試、壓力測試等，觀察密封圈的密封性能和使用情況。如果測試結果不理想，如泄漏量過大、密封圈磨損嚴重等，需要根據測試結果對密封圈的厚度進行調整，重新進行測試，直到滿足要求為止。例如，在一些新研發的閥門產品中，通常會進行大量的實際測試驗證，以確保密封圈厚度的選擇合理可靠。
閥體密封圈厚度的選擇是一個綜合考慮多種因素的過程。在實際應用中，需要根據閥門的工作壓力、工作溫度、介質性質、運動形式等因素，結合不同類型密封圈的特點，參考相關標準，采用有限元分析等方法，進行科學合理的選擇，并通過實際測試驗證，確保閥體密封圈具有良好的密封性能和使用壽命，為工業系統的安全穩定運行提供保障。
