在工業自動化、石油勘探、環境監測及高端裝備制造領域，采集器密封圈作為保障設備穩定運行的核心元件，其技術規格與標準直接影響著系統的可靠性、安全性及使用壽命。本文將從材料選擇、結構設計、性能測試及行業應用四個維度，深度解析采集器密封圈的技術密碼。
一、材料選擇：耐極端環境的性能基石
采集器密封圈的材料選擇需兼顧物理性能、化學穩定性及環境適應性。當前主流材料包括氟橡膠、丁腈橡膠、硅膠及特種工程塑料，其性能差異顯著：
1.氟橡膠（FKM）：耐溫范圍-20℃至250℃，抗燃油、液壓油及化學腐蝕能力突出，廣泛應用于航空航天及石油開采設備。例如，丹麥KC-Denmark公司孔隙水采樣器的密封圈采用氟橡膠，可在4bar壓力下長期穩定運行。
2.丁腈橡膠（NBR）：性價比高，耐油性優異，但耐溫上限約120℃，適用于中低壓工業場景。其硬度范圍通常為40-85 Shore A，可定制壓縮率以適應不同裝配需求。
3.硅膠（VMQ）：生物相容性佳，耐溫-60℃至230℃，但抗撕裂強度較低，多用于醫療設備及食品級采集器。
4.特種工程塑料：如PTFE（聚四氟乙烯），具備極低摩擦系數與自潤滑性，適用于高速旋轉密封場景；PEEK（聚醚醚酮）則兼具高強度與耐輻射特性，常用于核電設備。
材料選擇需匹配介質特性。例如，在含二甲苯、甘油等防凍劑的極端環境中，需采用NYPLAS防漏材料涂層的螺絲與氟橡膠密封圈組合，以防止介質滲透。
二、結構設計：從O型圈到泛塞封的精密進化
密封圈的結構設計直接影響其密封效能與壽命。常見類型包括：

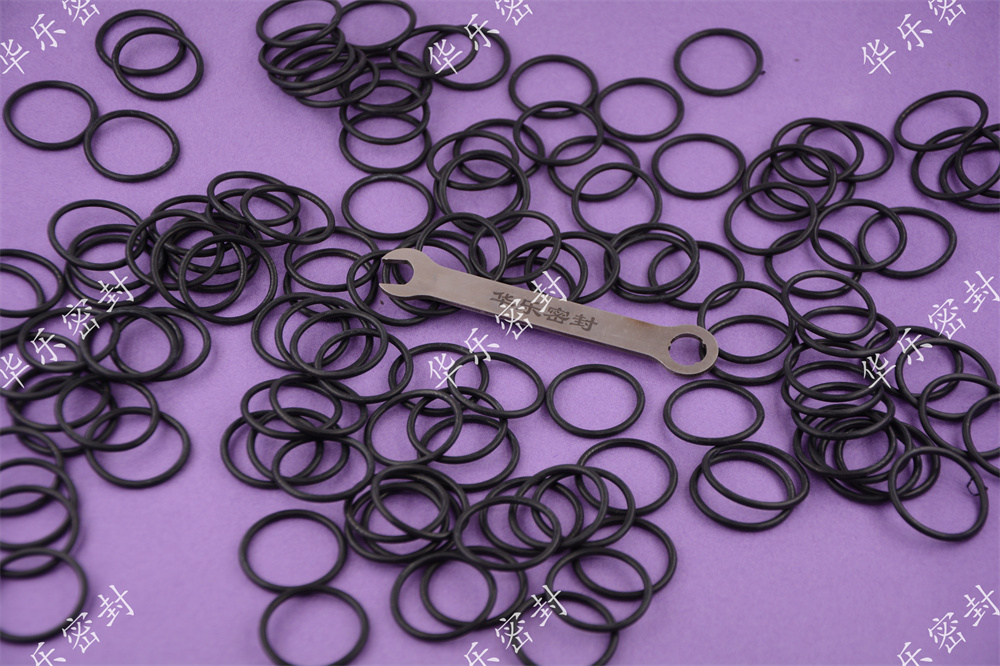

1.O型圈：靜態密封首選，截面直徑與溝槽尺寸需嚴格匹配。例如，孔隙水采樣器氣缸密封圈規格為42.52×2.62mm，壓縮率需控制在15%-25%以平衡密封力與摩擦損耗。
2.泛塞封：動態密封利器，由彈簧加載的PTFE唇口與金屬殼體組成，可承受300MPa高壓與15m/s線速度，適用于液壓缸及旋轉軸密封。
3.組合密封：如O型圈+擋圈結構，可防止高壓下O型圈擠出失效，常見于壓力超過10MPa的油缸系統。
設計需考慮安裝工藝。例如，MT70移動數據采集器采用點膠工藝與防水硅膠圈組合，實現IP65防護等級；而喇叭防水膜則選用透聲材料，在保證IP68防護的同時降低聲損。
三、性能測試：從實驗室到現場的可靠性驗證
密封圈的性能驗證需通過多維度測試：
1.氣密性測試：依據ISO 14644、ASTM E2952及GB/T 14571標準，采用氦質譜檢漏儀檢測泄漏率。例如，半導體設備密封圈需滿足1×10?? Pa·m³/s的泄漏率要求。
2.耐溫測試：通過高低溫交變試驗箱模擬-55℃至250℃環境，驗證材料老化速率與尺寸穩定性。例如，氟橡膠在230℃下連續工作1000小時后，硬度變化應≤5 Shore A。
3.耐介質測試：將密封圈浸泡于目標介質（如液壓油、海水）中，檢測體積膨脹率與力學性能衰減。例如，丁腈橡膠在IRM903油中浸泡70小時后，體積變化率應≤25%。
4.動態壽命測試：在模擬工況下（如壓力脈動、往復運動）測試密封圈的磨損量與泄漏率變化。例如，液壓缸密封圈需通過100萬次循環測試無泄漏。
CMA/CNAS認證實驗室常采用光學顯微鏡、SEM掃描電鏡及FTIR紅外光譜分析，對密封圈的微觀結構與化學成分進行深度解析。
四、行業應用：從深海到太空的場景化定制
不同行業對密封圈的需求差異顯著：
1.石油勘探：需耐受H?S腐蝕與高壓環境，采用氫化丁腈橡膠（HNBR）與金屬彈簧密封組合。
2.醫療設備：要求無毒、低析出，常用鉑金硫化硅膠與全氟醚橡膠（FFKM）。
3.新能源汽車：電池包密封圈需兼顧IP67防護與輕量化，采用發泡硅膠與TPU（熱塑性聚氨酯）復合材料。
4.航空航天：需通過NASA低出氣標準，采用全氟醚橡膠與鈦合金骨架的復合密封結構。
以孔隙水采樣器為例，其密封系統需在4bar壓力下長期密封含鹽地下水，同時抵抗微生物侵蝕。解決方案包括：氣缸采用AISI 316不銹鋼+聚甲醛雙材質設計，密封圈選用丁腈橡膠與Viton玻璃纖維復合結構，并通過激光焊接工藝消除裝配間隙。
五、未來趨勢：智能化與可持續化的雙重挑戰
隨著工業4.0與碳中和目標的推進，密封圈技術正面臨以下變革：
1.智能監測：集成壓力傳感器與RFID標簽，實時反饋密封狀態與剩余壽命。
2.綠色材料：開發生物基橡膠與可回收工程塑料，降低全生命周期碳排放。
3.數字化設計：利用CAE仿真優化密封結構，減少物理樣機測試次數。
例如，某企業已推出基于AI的密封圈健康管理系統，通過分析振動、溫度數據預測密封失效風險，將設備停機時間降低40%。
結語：精密制造的隱形冠軍
采集器密封圈雖小，卻是工業精密制造的“隱形冠軍”。從材料研發到結構設計，從性能測試到場景化定制，每一個環節都凝聚著工程師的智慧。未來，隨著技術的不斷突破，密封圈將在更極端的工況下守護設備安全，為人類探索深海、太空及微觀世界提供堅實保障。對于企業而言，掌握密封圈的核心技術，不僅是產品質量的護城河，更是參與全球高端制造競爭的入場券。
