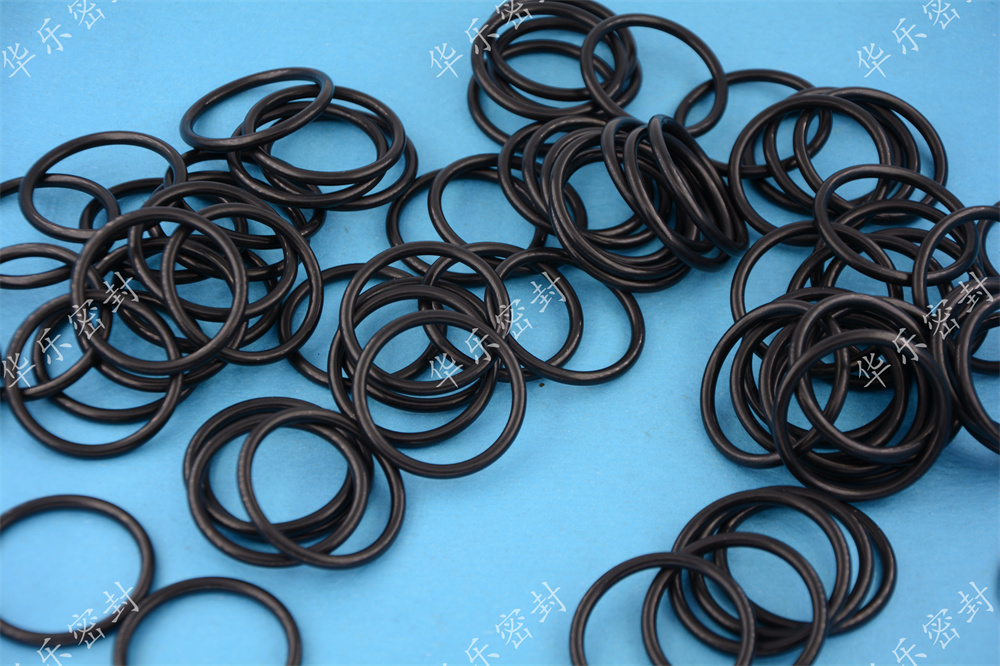

在鋼鐵廠的高爐除塵系統、水泥廠的袋式除塵器、電子車間的無塵凈化裝置中，電磁脈沖閥以每秒數次的頻率噴吹壓縮空氣，驅動濾袋抖落粉塵。這個看似簡單的動作背后，密封圈——這個直徑僅幾厘米的橡膠元件，正承受著0.8MPa高壓、-20℃至250℃的極端溫差，以及每日數萬次的摩擦沖擊。據統計，超過60%的電磁脈沖閥故障源于密封圈失效，其技術參數的精準匹配直接決定著整個除塵系統的運行效率與維護成本。
一、核心參數體系：從材料到結構的精密設計
1. 材質選擇：化學兼容性的終極挑戰
電磁脈沖閥密封圈的材質需同時滿足耐溫、耐壓、耐腐蝕三大核心需求：
①氟橡膠（FKM）：在250℃高溫下仍能保持彈性，耐王水、濃硫酸等強腐蝕性介質，是鋼鐵廠燒結機除塵系統的標準配置。某企業采用氟橡膠密封圈后，閥體壽命從18個月延長至5年，年維護成本降低40萬元。
②丁腈橡膠（NBR）：針對含油粉塵環境，丁腈橡膠的耐油性使其成為食品加工車間除塵器的首選。其壓縮永久變形率低于15%，確保在-20℃低溫下仍能保持密封性能。
③聚四氟乙烯（PTFE）：在半導體行業超凈除塵系統中，PTFE密封圈憑借0.01-0.05的超低摩擦系數，將閥體動作阻力降低80%，同時耐受氟化氫等劇毒氣體腐蝕。
2. 尺寸精度：毫米級公差控制
密封圈的截面直徑、內徑、圓度誤差直接影響密封效果：
①壓縮率設計：靜密封通常采用15%-30%的壓縮率，動密封則控制在8%-15%以防止過熱。例如，直角式電磁脈沖閥的軸向密封需精確計算壓縮量，確保在0.6MPa壓力下泄漏率≤1ml/min。
②圓度公差：高端設備要求密封圈橢圓度誤差≤0.1mm，否則會導致高頻振動下密封面磨損加速。某汽車涂裝車間采用激光切割工藝制造的密封圈，使閥體壽命突破200萬次。
3. 結構創新：動態補償機制
現代密封圈通過復合結構實現自適應密封：
①彈簧賦能設計：在PTFE密封唇口嵌入316L不銹鋼彈簧，形成"塑料+金屬"的復合密封體系。這種結構在特斯拉4680電池封裝線中應用，使密封間隙補償范圍擴大至0.5mm，適應設備同心度偏差。
②雙膜片結構：淹沒式電磁脈沖閥采用主副膜片組合，主膜片承受?chē)姶祲毫?，副膜片補償泄漏。某水泥企業實測數據顯示，該設計使壓縮空氣消耗量降低25%，年節電成本超30萬元。
二、性能測試標準：從實驗室到工業現場的嚴苛驗證
1. 高壓耐久測試
密封圈需在1.5倍工作壓力下完成10萬次循環測試，模擬5年連續運行工況。測試標準要求：
①泄漏率：≤0.5ml/min（0.6MPa壓力下）
②壓縮永久變形：≤25%（70℃×72h）
③硬度變化：±5 Shore A（溫度循環測試后）
2. 介質兼容性驗證
針對不同工況，密封圈需通過72小時浸泡測試：
①酸性環境：在pH=2的硫酸溶液中，氟橡膠密封圈體積變化率≤5%
②堿性環境：在10%氫氧化鈉溶液中，丁腈橡膠密封圈拉伸強度保持率≥85%
③有機溶劑：在丙酮、甲苯等溶劑中，PTFE密封圈質量損失率≤0.1%
3. 極端溫度測試
①低溫脆化試驗：在-40℃液氮環境中冷凍24小時后，密封圈需能承受50%拉伸率不斷裂
②高溫老化試驗：在250℃烘箱中老化168小時后，氟橡膠密封圈硬度變化≤3 Shore A
三、典型應用場景：技術參數的精準匹配
1. 鋼鐵廠燒結機除塵
1.1工況特點：粉塵溫度220℃、含硫氧化物腐蝕、噴吹壓力0.6MPa
1.2參數方案：
①材質：氟橡膠（FKM）
②硬度：85±5 Shore A
③壓縮率：12%
1.3結構：彈簧賦能雙唇口
效果：閥體壽命從12個月延長至60個月，年停機維護時間減少75%
2. 半導體行業超凈除塵
2.1工況特點：Class 1潔凈度要求、氟化氫氣體腐蝕、動作頻率20次/分鐘
2.2參數方案：
①材質：改性PTFE（含石墨填充）
②摩擦系數：≤0.03
③圓度誤差：≤0.05mm
2.3結構：無彈簧自潤滑設計
效果：閥體動作阻力降低60%，顆粒污染風險下降90%
3. 水泥廠袋式除塵器
3.1工況特點：粉塵濕度8%、噴吹壓力0.4MPa、每日動作次數5萬次
3.2參數方案：
①材質：氫化丁腈橡膠（HNBR）
②壓縮率：10%
③表面處理：納米疏水涂層
3.3結構：雙膜片補償設計
效果：密封圈使用壽命從3個月延長至18個月，壓縮空氣消耗量降低18%
四、未來趨勢：智能密封技術的崛起
隨著工業4.0的推進，電磁脈沖閥密封圈正向"材料+傳感器+算法"的智能系統演進：
1.自診斷密封圈：內置壓力傳感器，實時監測泄漏情況并通過物聯網平臺預警。某企業試點項目顯示，該技術使非計劃停機減少90%。
2.形狀記憶合金密封：采用鎳鈦合金彈簧，通過電加熱自動恢復原始形狀，補償磨損間隙。實驗室測試表明，其密封壽命可達傳統方案的5倍。
3.納米涂層技術：在密封唇口沉積二硫化鉬納米涂層，使摩擦系數降低至0.01以下，同時提高耐磨性300%。
從鋼鐵廠的高溫?zé)焿m到半導體車間的超凈環境，電磁脈沖閥密封圈的技術參數體系正在重新定義工業密封的標準。當制造企業向"零泄漏、零維護、零浪費"的終極目標邁進時，這個直徑僅幾厘米的橡膠元件，正以毫米級的精度與納秒級的響應速度，支撐起現代工業的精密制造革命。
