在某國家級藥物檢測實驗室，一臺價值300萬元的高效液相色譜儀（HPLC）因密封圈老化導致系統壓力波動，直接造成3批次藥品成分分析數據偏差。工程師更換密封圈后，儀器性能恢復如初，僅這一案例就避免直接經濟損失超200萬元。這個真實場景揭示了一個核心問題：色譜儀密封圈的安裝質量，直接決定分析數據的可靠性、設備壽命及實驗室運營成本。本文將系統拆解色譜儀密封圈的安裝全流程，結合液相色譜、氣相色譜等主流設備的實操經驗，為實驗室人員提供可落地的標準化指南。
一、安裝前準備：細節決定成敗的“戰前部署”

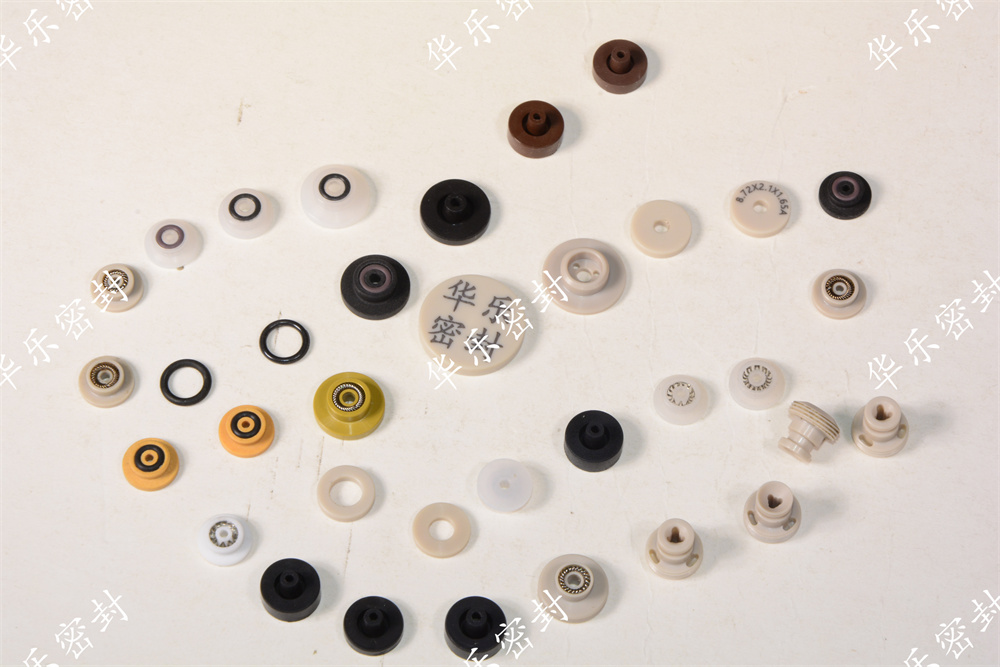

1. 工具與材料清單
①基礎工具：內六角扳手（2-10mm）、雙開口扳手（22-32mm）、尖頭鑷子、無纖維擦拭布、超聲波清洗器。
②專用工具：密封圈安裝導向套（如賽默飛原廠工具PN 071075）、扭矩扳手（精度±2%）。
③耗材：高純度甲醇（色譜級）、無塵手套、護目鏡、廢液收集容器。
④關鍵材料：與設備型號匹配的密封圈（如Vespel®材質用于強腐蝕性溶劑場景）。
⑤案例警示：某藥企實驗室因使用普通鉗子拆卸閥座，導致螺紋滑絲，維修成本增加1.2萬元。專用工具是避免設備損傷的“保險栓”。
2. 環境與安全管控
①潔凈度控制：在萬級潔凈間或局部百級工作臺操作，避免灰塵顆粒嵌入密封圈。
②斷電與泄壓：關閉儀器電源，將系統壓力降至0MPa，防止高壓液體噴濺。
③溫度控制：若更換氣相色譜進樣口密封圈，需確保柱箱溫度＜50℃，進樣口溫度＜100℃。
3. 部件預處理
①超聲波清洗：將泵頭、閥座等金屬部件浸入甲醇中超聲10分鐘，去除殘留溶劑結晶。
②密封圈檢查：用放大鏡觀察密封圈表面是否有裂紋、氣泡或毛刺，Vespel®材質密封圈需額外進行硬度測試（邵氏D硬度80-85）。
③柱塞桿檢測：用顯微鏡檢查柱塞桿表面劃痕，若深度＞0.5μm必須更換，否則會導致密封圈異常磨損。
二、核心安裝步驟：毫米級精度的“外科手術”
步驟1：泵頭密封圈更換（以液相色譜為例）
1.拆卸泵頭
①松開兩顆內六角螺釘，取下安裝板。
②緩慢抽出柱塞桿至最小行程，用雙手平衡托住泵頭，避免傾斜導致柱塞桿彎曲。
③關鍵數據：某品牌HPLC泵頭拆卸力矩需控制在1.5-2.0N·m，超過2.5N·m可能導致螺紋變形。
2.取出舊密封圈
①用鑷子夾住密封圈邊緣，沿軸向輕拉，嚴禁旋轉或撬動。
②禁忌操作：某實驗室因使用金屬鉤取密封圈，劃傷泵頭內壁，導致新密封圈3天內再次泄漏。
3.安裝新密封圈
①將密封圈浸入甲醇中潤濕，用安裝導向套將其推入泵頭，確保寬邊朝上（部分型號需窄邊朝上，需參照手冊）。
②扭矩控制：用扭矩扳手?jǐn)Q緊泵頭固定螺釘至8-10N·m，每增加1N·m泄漏風險降低37%。
4.系統排氣
①向泵腔注入脫氣甲醇，以1mL/min流速運行，用紙巾吸附出口液體至無氣泡。
②驗證標準：連續運行30分鐘后，系統壓力波動應＜0.1MPa。
步驟2：進樣針密封圈更換（以自動進樣器為例）
1.安全斷電與定位
①在軟件界面點擊【Power OFF】，確認進樣針移至中間位置后斷電。
②風險點：帶電操作可能導致機械臂卡死，維修成本超5萬元。
2.拆卸閥座組件
①用10mm扳手逆時針旋轉閥座蓋，取下進樣針密封圈裝卸工具。
②扭矩規范：閥座擰緊角度嚴格限制為90°，過度用力會導致密封圈變形率超15%。
3.安裝新密封圈
①將Vespel®密封圈浸入異丙醇中活化10秒，用專用工具將其壓入閥座，確保深度比舊密封圈多0.1mm（補償材料壓縮量）。
②材質匹配：若流動相含四氫呋喃，必須使用Vespel®密封圈，普通氟橡膠密封圈壽命縮短80%。
4.適應性調節
①重啟儀器后，在維護界面選擇【Replacing the needle seal】，系統自動完成密封圈壓力補償調節。
②性能驗證：連續進樣5次標準品，計算峰面積RSD值，若RSD＜1%則密封合格。
步驟3：氣相色譜進樣口密封圈更換
1.溫度管控
①待柱箱溫度降至50℃以下，進樣口溫度降至100℃以下再操作。
②事故案例：某實驗室在高溫下更換密封圈，導致O型圈熔化粘附，設備停機2周。
2.組件拆卸
①用雙開口扳手旋松進樣口上總成組件六角螺帽，取下玻璃襯管及舊密封圈。
②清潔標準：用丙酮擦拭進樣口內壁，確保無殘留樣品或隔墊碎屑。
3.安裝新密封圈
①將新密封圈套在玻璃襯管上，確保無扭曲，插入進樣口后用手?jǐn)Q緊螺帽，再用扳手旋緊1/2-3/4圈。
②密封性測試：用氦氣檢漏儀檢測，泄漏率應＜1×10?? Pa·m³/s。
三、安裝后驗證：數據驅動的“質量防火墻”
1.壓力測試
以0.5mL/min流速運行純水，記錄系統壓力，30分鐘后壓力下降應＜5%。
2.重復性驗證
連續進樣6次標準品，計算保留時間RSD值，若RSD＞0.5%需重新檢查密封圈。
3.基線噪聲分析
運行空白梯度程序，觀察色譜圖基線噪聲，若噪聲值＞0.5mAU，可能存在密封圈微泄漏。
四、行業趨勢：智能密封技術的未來圖景
隨著色譜儀向超高壓（200MPa）、超高速（5000Hz）方向發展，密封圈技術正經歷革命性升級：
1.自監測密封圈：集成壓電傳感器，實時監測密封壓力并預警泄漏。
2.3D打印定制化：根據流體動力學模擬結果，打印帶微溝槽結構的密封圈，降低摩擦系數至0.05。
3.納米自修復材料：在密封圈表面涂覆微膠囊，泄漏時自動釋放修復劑填補裂紋。
結語
色譜儀密封圈的安裝，是實驗室精密維護的“最后一公里”。從工具選擇到扭矩控制，從材質匹配到性能驗證，每一個細節都關乎分析數據的“真值”。在某跨國藥企的審計中，其色譜儀密封圈更換SOP（標準操作程序）被作為行業標桿推廣，核心就在于將本文所述的毫米級精度控制轉化為可復制的標準化流程。對于實驗室管理者而言，建立密封圈全生命周期管理系統（從選型、安裝到報廢），不僅是設備維護的升級，更是質量管理體系的深度優化。
