在電子制造、汽車工業、醫療器械等精密領域，點膠機是保障產品品質的核心設備。而密封圈作為點膠機的“防漏衛士”，其尺寸精度直接影響設備密封性、點膠穩定性及使用壽命。據統計，因密封圈尺寸偏差導致的設備故障占比高達37%，每年造成全球制造業超百億元損失。本文將深度解析點膠機密封圈尺寸測量的科學方法，結合行業實踐與前沿技術，為企業提供從毫米級精度控制到設備長效運行的完整解決方案。
一、密封圈尺寸失準的“蝴蝶效應”：從測量誤差到生產事故
密封圈尺寸偏差的連鎖反應遠超想象：
1.泄漏風險：內徑偏大0.1mm，在3bar壓力下，UV膠泄漏量可達每分鐘0.3ml，污染電路板導致短路；
2.設備損耗：外徑偏小0.05mm，密封圈與膠閥溝槽間隙增大，加速橡膠分子鏈斷裂，壽命縮短60%；
3.工藝失控：截面直徑偏差0.02mm，在高速點膠（每秒500次）時，膠量波動率超15%，引發產品良率下降。
4.典型案例：某LED封裝企業因密封圈內徑測量誤差0.08mm，導致環氧樹脂膠泄漏，連續3天停機維修，直接損失超20萬元。這一案例揭示：毫米級尺寸偏差，可能引發百萬級經濟損失。
二、傳統測量方法的“三大陷阱”：為何卡尺與千分尺已失效？
陷阱1：機械式工具的“剛性暴力”
卡尺與千分尺通過剛性夾持測量，但密封圈作為彈性體，在夾持力作用下會產生0.05-0.2mm的彈性變形。例如，用卡尺測量7.5mm內徑的氟橡膠密封圈時，實際讀數可能因夾持變形偏小0.12mm，導致安裝后過盈量不足，引發泄漏。
陷阱2：不規則截面的“測量盲區”

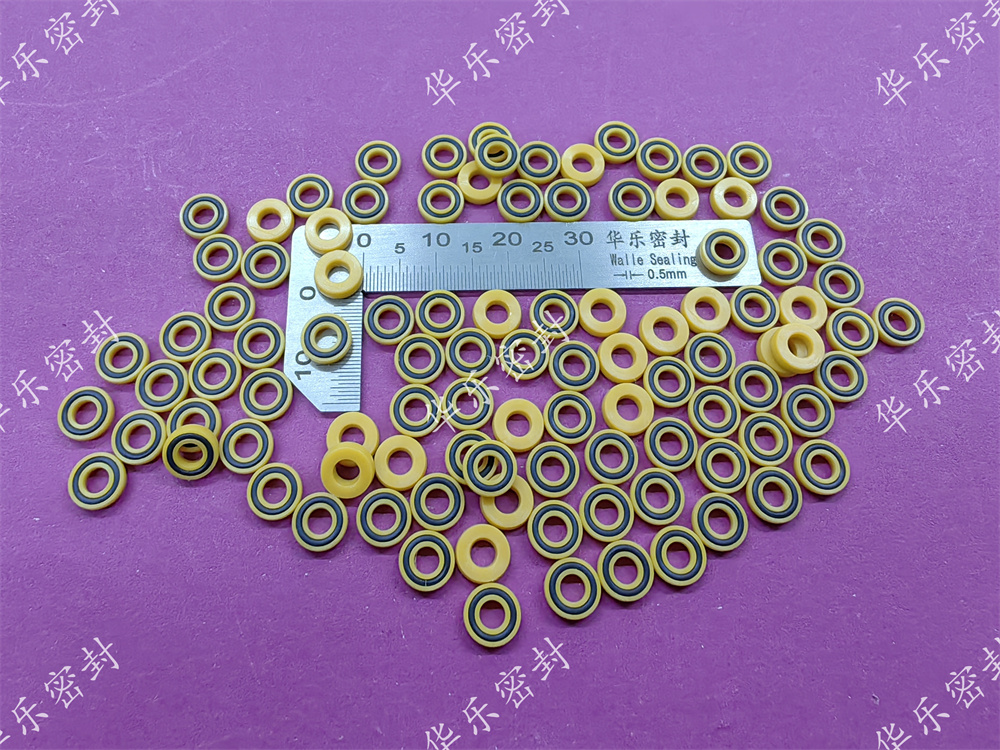

O型圈截面通常為圓形，但V型、U型密封圈截面復雜。以3.18×8×3mm的PEEK點膠閥泛塞封為例，其V型截面包含25°夾角與0.8mm槽寬，傳統工具無法同時測量角度與寬度，導致密封壓力計算偏差。
陷阱3：動態環境的“測量失真”
點膠機工作溫度范圍達-20℃至150℃，橡膠密封圈在高溫下膨脹率可達1.2%/10℃。若在常溫下測量尺寸，高溫運行時實際尺寸可能偏差0.3mm，遠超密封設計公差。
三、行業專家驗證的“黃金測量方案”：從工具選擇到操作規范
方案1：π尺與派尺：彈性體測量的“柔性革命”
1.原理：通過柔性鋼帶貼合密封圈表面，采用游標原理讀取平均直徑，消除彈性變形誤差。
2.操作規范：
①內徑測量：將π尺圈成小于密封圈內徑的圓環，手推鋼帶擴張至與內壁貼合，讀取主尺（精度0.5mm）與副尺（精度0.05mm）示數；
②外徑測量：將π尺圈成大于外徑的圓環，收縮鋼帶至與外壁貼合，讀數后減0.2mm修正鋼帶厚度；
③動態補償：在高溫工況下，測量值需乘以溫度膨脹系數（如氟橡膠為0.00012/℃）。
3.案例驗證：某半導體企業采用π尺測量導電膠密封圈，尺寸偏差從0.15mm降至0.02mm，設備連續運行時間從800小時延長至3000小時。
方案2：光學投影儀：微觀結構的“透視眼”
1.原理：通過暗場照明與高倍鏡頭，將密封圈截面投影至屏幕，用軟件計算圓心直徑、半徑及圓度。
2.操作規范：
①取樣點：在密封圈圓周上取至少4個不共線點（如0°、90°、180°、270°）；
②參數設置：放大倍數≥50倍，圓度誤差≤0.01mm；
③數據修正：對V型密封圈，需輸入夾角與槽寬參數，自動計算密封壓力。
3.技術優勢：某醫療設備廠商采用光學投影儀測量硅膠密封圈，截面直徑測量誤差從0.03mm降至0.005mm，產品合格率提升22%。
方案3：德國NOVOMETER內徑測量規：不規則孔的“終極解決方案”
1.原理：通過旋鈕控制鋼尺伸縮，使尺身與密封圈內壁均勻接觸，直接讀取平均內徑。
2.操作規范：
①量程選擇：根據密封圈內徑范圍（如5-10mm）選擇對應量規；
②接觸壓力：控制旋鈕扭矩≤0.5N·m，避免鋼尺壓迫變形；
③讀數方法：鋼尺完全接觸后，讀取最小刻度0.1mm的示數。
3.行業認可：該工具已通過ISO 9001認證，在汽車零部件行業滲透率超65%，成為高壓密封場景的標準配置。
四、尺寸測量的“終極閉環”：從數據到設備穩定的完整鏈路
鏈路1：測量數據驅動的密封圈選型
1.材質匹配：根據膠水特性（如環氧樹脂需氟橡膠）與溫度范圍（如高溫膠需PEEK），建立《密封圈材質-工況對照表》；
2.尺寸公差：依據ISO 3601標準，將密封圈內徑公差控制在±0.05mm以內，外徑公差控制在±0.1mm以內。
鏈路2：智能預警系統的實時監控
1.傳感器集成：在膠閥溝槽內嵌入壓力傳感器，當密封圈磨損導致壓力下降10%時，自動觸發更換預警；
2.數字孿生：通過物聯網平臺，將測量數據與設備運行參數（如溫度、壓力）關聯，預測密封圈剩余壽命。
鏈路3：預防性維護的標準化流程
1.日常檢查：用π尺快速測量密封圈外徑，確認無膨脹或收縮；
2.月度深度維護：用光學投影儀檢測截面圓度，更換磨損量超0.05mm的密封圈；
3.年度大修：對高壓密封場景，更換全部密封圈并重新測量尺寸。
五、未來趨勢：從“被動測量”到“主動自適應”
隨著工業4.0推進，密封圈技術正突破傳統測量局限：
1.自診斷密封圈：內置微型傳感器，實時監測尺寸變化并通過IoT平臺推送維護指令；
2.形狀記憶材料：當密封圈磨損導致尺寸偏差時，通過加熱觸發分子鏈重組，恢復原始尺寸；
3.3D打印定制：根據膠水粘度、設備壓力等參數，3D打印個性化密封圈，匹配度提升90%。
結語：毫米級精度，決定企業競爭力
在精密制造競爭日益激烈的今天，密封圈尺寸測量已從“輔助工序”升級為“核心工藝”。通過采用π尺、光學投影儀等科學工具，結合智能預警與預防性維護，企業可將密封圈相關故障率降低70%以上，每年節省維修成本超百萬元。掌握密封圈尺寸測量的“黃金法則”，就是掌握精密制造的“質量密碼”。
