在工業領域,氮氣彈簧以其體積小、彈力大、運動平穩等優點,廣泛應用于汽車模具、機械設備、航空航天等關鍵部位。作為氮氣彈簧的核心部件,Y型密封圈的性能直接決定了整個彈簧的密封效果、使用壽命和可靠性。它并非一個簡單的橡膠圈,而是一個經過精密力學設計的動態密封元件。本文將深入解析氮氣彈簧Y型密封圈獨特的結構特點,揭示其如何實現高效密封與長久壽命。
一、 整體形態與核心功能分區
氮氣彈簧Y型密封圈,顧名思義,其截面形狀類似于英文字母“Y”。這個簡單的形狀背后,隱藏著精妙的功能分區:
- 密封唇部: 這是Y型密封圈的“工作前沿”,也是與活塞桿或缸筒內壁直接接觸并產生密封作用的部分。它通常設計得尖銳而富有彈性,能夠在低壓下就實現良好密封。
- 根部: 位于密封圈的底部,是截面最厚實的部分。其主要作用是提供結構支撐,確保密封圈在高壓下不會發生扭曲、翻滾或擠出,保持整體形態的穩定性。
- 滑動表面: 指密封唇與活塞桿或缸筒接觸的側面。這個表面要求極低的摩擦系數和極高的耐磨性,以保證彈簧運動的順暢并減少磨損。
- 間隙: Y型的開口區域,允許密封唇在壓力下產生適度的形變和回彈,是動態密封的關鍵所在。
二、 核心結構特點與設計精髓
1. 自密封效應與壓力激活機制 這是Y型密封圈最核心的工作原理。在無壓力或低壓狀態下,密封唇依靠其自身的預壓縮量(過盈配合)與密封面貼合,實現初始密封。當系統通入氮氣壓力后,壓力會進入Y型的間隙中,如同一個無形的力,將密封唇更緊密地推向密封表面。壓力越高,這個貼合力就越大,密封效果反而越好。這種“自密封”或“壓力激活”特性,使其特別適合氮氣彈簧這種內部壓力較高的應用場景。
2. 不對稱唇口設計 標準的Y型圈兩個唇口通常是不對稱的:一個主密封唇(用于密封高壓介質)和一個副密封唇(防塵唇)。在氮氣彈簧中,主密封唇朝向高壓氮氣腔,負責阻擋高壓氣體泄漏;副密封唇則朝向外側,主要作用是防止外部灰塵、雜質侵入系統,保護主密封唇和運動部件,從而延長整體壽命。這種雙唇結構構成了“主密封+防塵”的雙重防護體系。
3. 低摩擦與耐磨性設計 為了滿足氮氣彈簧高頻往復運動的需求,Y型密封圈的滑動表面設計至關重要。
- 材料選擇: 通常采用聚氨酯,這種材料具有優異的耐磨性、高彈性和機械強度,遠優于普通橡膠。
- 唇口倒角與圓角: 密封唇的尖端并非直角,而是經過精細的倒角或圓角處理。這能減少接觸面積,降低啟動和運行時的摩擦力,避免“爬行”現象,確保運動平穩。
- 潤滑槽設計: 部分高性能Y型圈會在根部或滑動表面設計微小的儲油槽,可以儲存潤滑脂,在長期運行中提供持續潤滑,進一步降低摩擦和磨損。

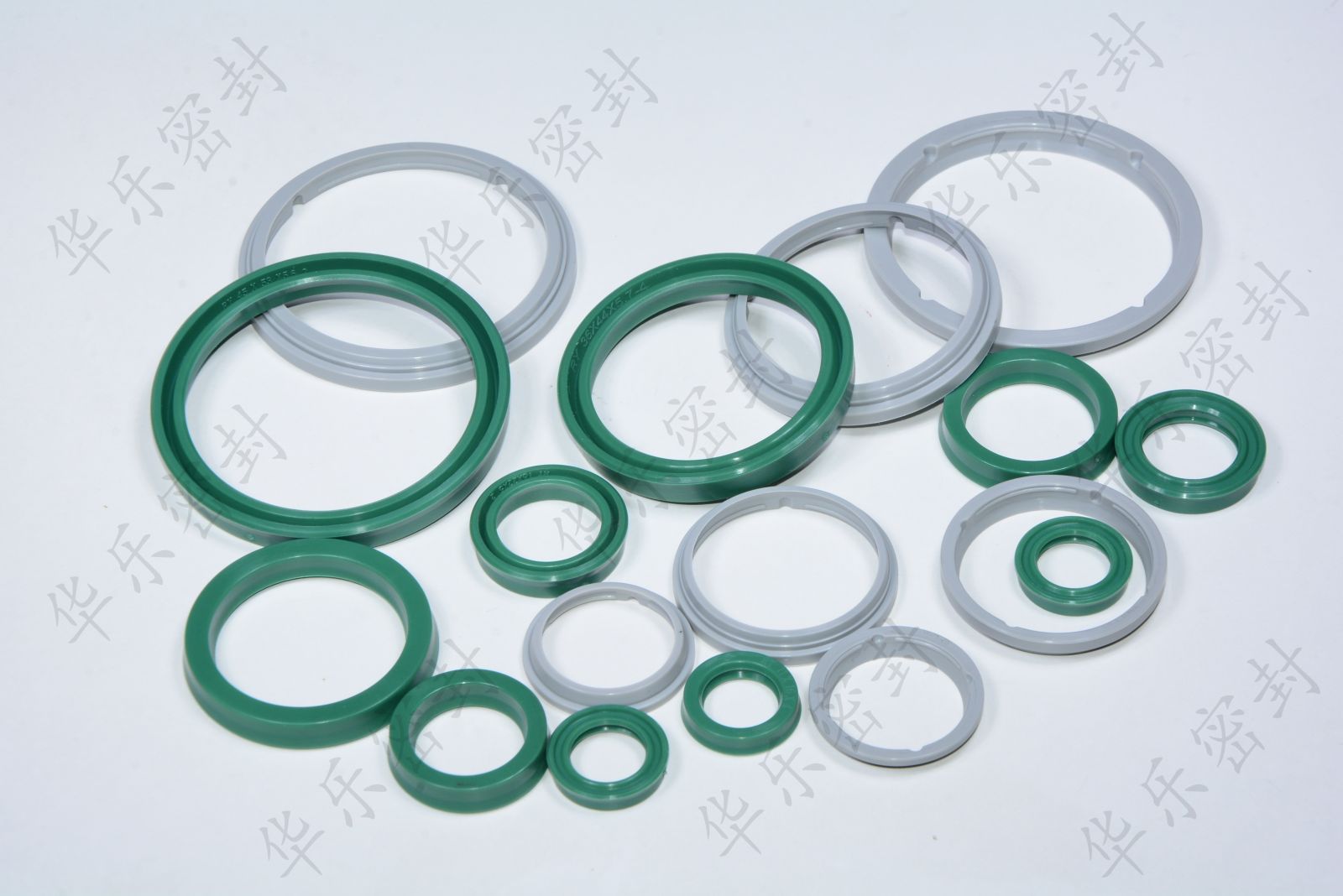

4. 抗擠壓與抗翻轉結構 氮氣彈簧在高壓下工作,密封圈根部承受巨大壓力。如果根部支撐不足,密封圈容易被擠入活塞與缸筒之間的微小間隙中,造成永久性損壞(擠出失效),或是在往復運動中發生整體翻轉(翻滾失效)。因此,Y型密封圈的根部被設計得寬大而厚實,有時還會配合使用耐磨環(或稱擋圈)。耐磨環通常由硬質塑料(如聚甲醛POM)或金屬制成,安裝在密封圈的根部側,為其提供剛性支撐,有效防止擠壓和翻轉,是高壓應用中的標準配置。
5. 材料彈性與回彈能力 Y型密封圈的材料必須具備極高的彈性模量和抗永久變形能力。在長期的壓縮和往復運動中,材料需要能夠迅速恢復原狀。聚氨酯材料在這方面表現卓越,它能確保密封唇在每一次活塞桿往復后都能及時回彈,始終與密封面保持緊密接觸,避免因材料疲勞、永久變形而導致的泄漏。
三、 總結:精妙結構成就卓越性能
氮氣彈簧的Y型密封圈,其結構堪稱工程設計的典范。它通過:
- Y型截面實現了壓力自密封;
- 不對稱唇口實現了主密封與防塵的雙重功能;
- 低摩擦唇口設計與聚氨酯材料確保了低摩擦、高耐磨與長壽命;
- 寬厚根部與耐磨環提供了高壓下的抗擠壓與抗翻轉能力。
這些結構特點相輔相成,共同確保了氮氣彈簧能夠在高壓力、高頻率、長壽命的苛刻工況下穩定運行。因此,在選擇或更換氮氣彈簧密封圈時,絕不能只關注尺寸,更要深刻理解其結構特點,選擇由合適材料(如高性能聚氨酯)制造、結構設計精準、并配有必要支撐件的高質量產品,這才是保障設備可靠性與生產效率的關鍵。
