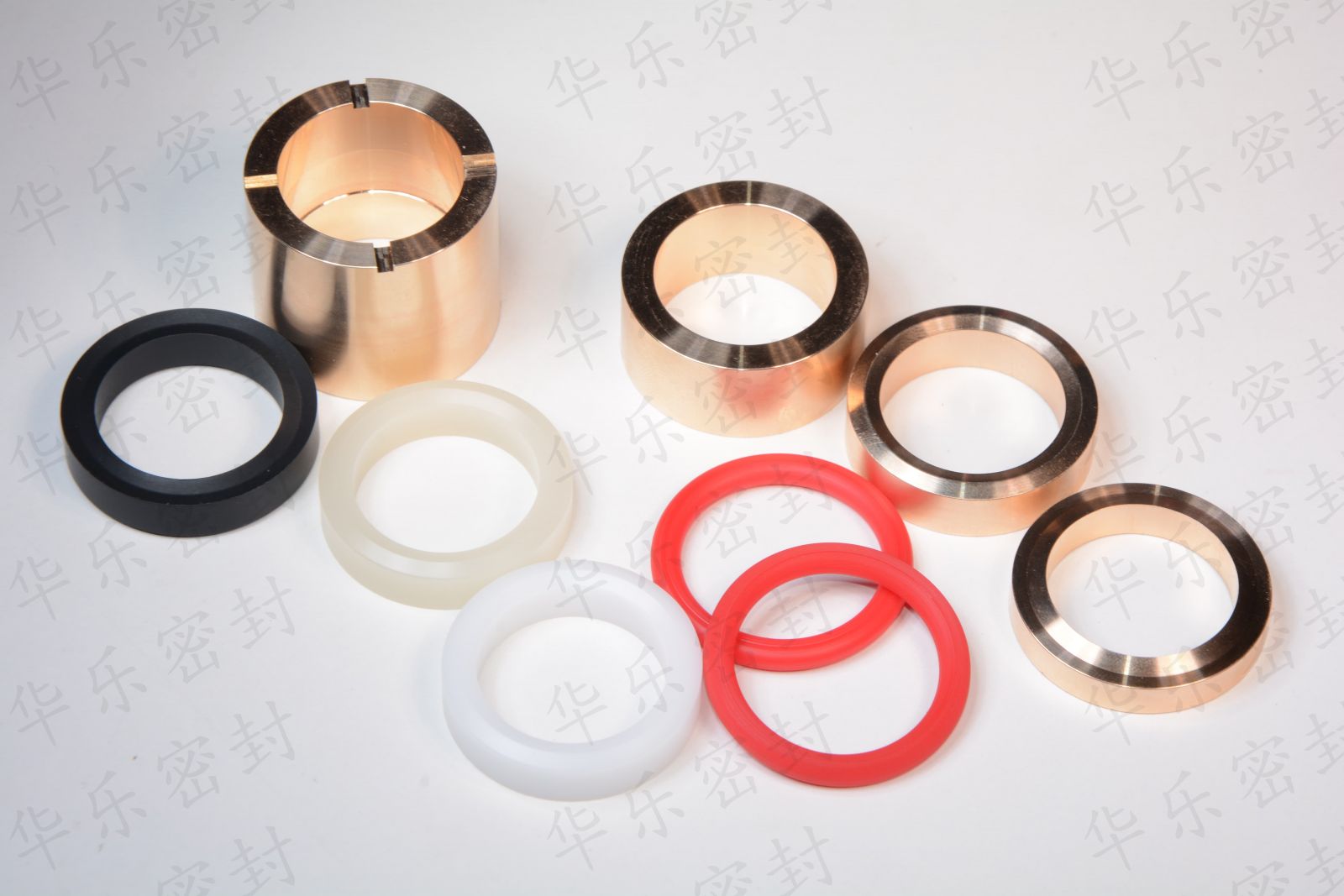

在高壓液壓與氣動系統中，高壓組合密封因其卓越的抗擠出性能和低摩擦特性而成為首選。然而，面對不同的工況，如壓力等級、運動速度、介質類型等，選擇合適的結構形式至關重要。本文將深入對比三種最常見的高壓組合密封——格萊圈、斯特封和雷姆封的結構特點，為您在選型時提供清晰的參考。
一、格萊圈
格萊圈是一種非常經典且應用廣泛的高壓組合密封，由兩個獨立元件組成：一個由聚氨酯或尼龍等材料制成的O形彈性密封環和一個由填充聚四氟乙烯制成的矩形截面擋圈。
●結構核心特點：雙元件組合： 其結構清晰地體現了“組合”的理念。PTFE擋圈主要負責承受高壓，防止主密封環被擠入間隙，同時因其摩擦系數低，也起到了減摩作用。
○對稱設計： 格萊圈的截面是對稱的，這使得它在活塞密封和活塞桿密封中都可以使用，具有雙向密封能力。安裝時，PTFE擋圈通常放置在兩側，將O形密封環保護在中間。
●性能優勢：優異的抗擠出能力： 堅固的PTFE擋圈能有效應對極高的壓力沖擊和持續高壓。
○低摩擦與耐磨： PTFE與金屬表面的摩擦極小，減少了啟動阻力，延長了密封件和缸體的壽命。
○結構緊湊： 在提供高強度密封的同時，所需的安裝溝槽空間相對較小。
●適用場景： 特別適用于重載液壓缸、工程機械等承受高沖擊壓力和需要長壽命的往復運動場合。
二、斯特封
斯特封可以看作是格萊圈的一種變體，但它是一種單向密封，通常專用于活塞桿密封。
●結構核心特點：階梯型PTFE密封環 + O形圈： 斯特封由一個低摩擦的、具有階梯型截面的PTFE主密封環和一個橡膠O形圈組成。O形圈為PTFE環提供持續的徑向彈力，并實現初始密封。
○不對稱設計： 其結構是非對稱的。PTFE密封環的唇口設計朝向系統介質一側，在壓力作用下，唇口會緊貼活塞桿和密封溝槽，形成壓力激活的緊密密封，壓力越高，密封效果越好。
●性能優勢：極低的摩擦和無爬行現象： 由于其主密封面是PTFE，摩擦系數極低，能實現非常平穩的低速運動，無“粘-滑”現象。
○出色的密封性： 階梯式唇口結構在壓力下能產生極佳的密封效果，泄漏量極小。
○單側防塵： 其結構本身在一定程度上能起到刮除活塞桿上灰塵的作用。
●適用場景： 廣泛應用于對低摩擦和低速穩定性要求極高的場合，如注塑機、機床、航空航天作動筒等。
三、雷姆封
雷姆封是一種功能更為全面的高壓組合密封，它通常將密封、導向和防塵功能集成于一體。
●結構核心特點：多功能集成設計： 一個典型的雷姆封由一個彈性密封體、兩個抗擠出擋圈和一個集成式防塵圈組成。所有元件通過機械組合或硫化粘結在一起，形成一個整體單元。
○多唇口與導向帶： 其密封體上可能有多個密封唇口，以實現更有效的密封。同時，它集成了由PTFE或類似材料制成的導向帶，可以承受活塞與缸筒之間的側向載荷，防止金屬接觸。
●性能優勢：功能高度集成： 一個部件同時解決了密封、抗擠出、導向和防塵問題，簡化了溝槽設計和安裝流程。
○極高的可靠性： 整體式設計避免了小零件在安裝中丟失或錯位的風險，結構非常堅固。
○優異的綜合性能： 能夠應對極端高壓、重載和存在側向力的復雜工況。
●適用場景： 主要應用于工作環境惡劣、對可靠性要求極高的大型液壓設備，如重型挖掘機、盾構機、冶金設備等。
總結對比
密封類型 核心結構特點 密封方向 主要優勢
格萊圈 O形圈 + 兩側PTFE擋圈，對稱設計 雙向 抗擠出能力強，通用性高，結構緊湊
斯特封 O形圈 + 階梯型PTFE主密封環，不對稱設計 單向 摩擦系數極低，密封性好，低速平穩
雷姆封 彈性體 + 擋圈 + 導向帶 + 防塵圈，集成設計 通常單向 功能集成，可靠性高，抗側向力
綜上所述，格萊圈、斯特封和雷姆封代表了三種不同設計哲學的高壓組合密封。在選擇時，工程師需要綜合考慮系統的壓力等級、運動特性、空間限制及功能需求。理解它們各自的結構特點，是確保液壓系統獲得最佳密封性能與最長使用壽命的關鍵一步。
