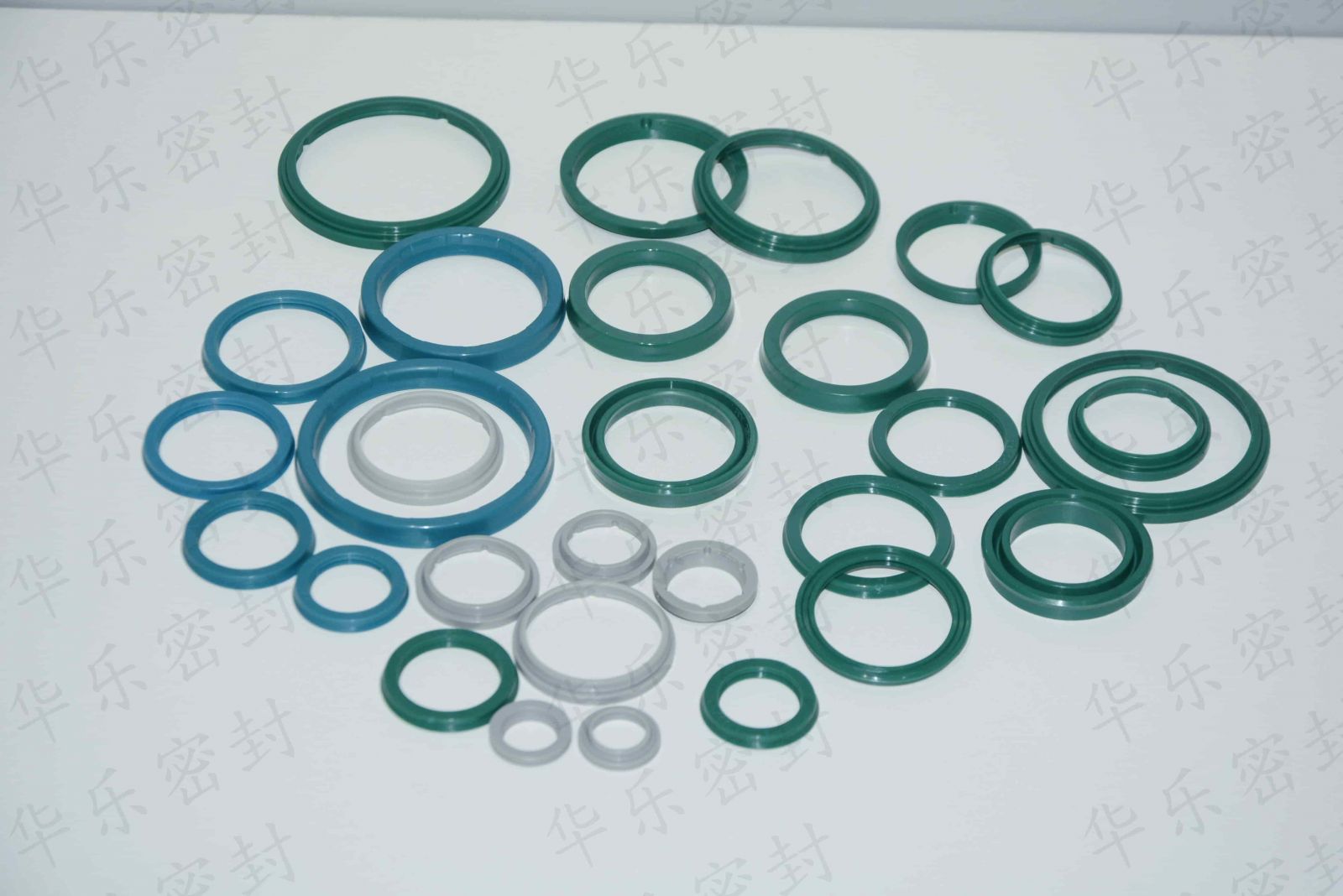

在復雜的工業密封領域，當人們提及“內部帶有一個金屬?gòu)椈傻拿芊馊?rdquo;時，通常指代的是一種高性能的密封設計——彈簧蓄能密封圈。這種密封結構獨特，性能卓越，在許多極端工況下是傳統彈性體密封圈無法替代的解決方案。它的名稱直接揭示了其核心特征：利用金屬?gòu)椈傻某志脧椓?ldquo;蓄能”，以驅動密封唇持續貼合密封表面。
基本結構與工作原理
彈簧蓄能密封圈主要由兩部分構成：
密封外套： 通常由高性能的聚合物材料制成，如聚四氟乙烯（PTFE）、填充改性PTFE、超高分子量聚乙烯（UHMWPE）或全氟醚橡膠（FFKM）等。這個外套提供了密封界面，并具備耐化學、耐磨損和低摩擦的特性。
蓄能彈簧： 嵌套在密封外套內側的特制金屬?gòu)椈?，通常由不銹鋼、哈氏合金或埃爾吉洛伊非磁性合金等制成。彈簧的截面形狀多樣，常見的有“O”形、“V”形或“C”形（也稱吻式彈簧）。
其工作原理堪稱巧妙：聚合物外套本身彈性有限，尤其在低溫或長時間壓縮后容易發生“冷流”或應力松弛，導致密封力下降。而內部的金屬?gòu)椈删拖褚粋€(gè)永不疲倦的“動力源”，持續向外套提供均勻、持久的徑向力，確保密封唇即使在材料磨損、熱膨脹系數不匹配、系統壓力波動或出現公差間隙時，也能緊密地追隨密封表面，保持穩定的接觸壓力。
為何被稱為卓越的解決方案？其核心優勢包括：
近乎零泄漏： 彈簧提供的恒定力補償了磨損和變形，可實現長壽命的動態和靜態密封，泄漏率極低。
適應苛刻工況：
極端溫度： PTFE外套耐溫范圍廣（-200°C至+260°C），配合特殊彈簧，可勝任深冷到高溫的極端環境。當外套采用全氟醚橡膠時，耐高溫性能更可突破300°C。
高壓與真空： 優異的抗擠出能力和彈簧補償特性，使其能承受極高的壓力。同時，也是高真空系統的理想密封選擇。
耐化學性： PTFE或FFKM外套對幾乎所有的化學品呈惰性。
低摩擦與長壽命： PTFE摩擦系數極低，配合彈簧的均勻支撐，磨損小，使用壽命遠超普通橡膠密封。
補償大間隙和偏心： 彈簧的彈性使其能夠有效補償較大的活塞與缸筒之間的徑向間隙以及運行時的偏擺，這是剛性密封難以做到的。
主要類型與應用領域
根據彈簧和外套的組合，常見類型有：
O型彈簧蓄能圈： 通用型，適用于旋轉和往復運動。
V型/唇型彈簧蓄能圈： 更擅長密封單向壓力，常用于活塞密封。
C型（吻式）彈簧蓄能圈： 提供更柔和均勻的密封力，摩擦更低。
其應用領域遍布航空航天（發動機、燃油系統）、石油化工（高溫高壓閥門、反應釜）、半導體制造（真空腔室、CVD設備）、液壓系統以及食品醫藥無菌設備等。
因此，當您遇到一個內部含有單根金屬?gòu)椈傻拿芊馊r(shí)，您面對的極有可能就是一枚“彈簧蓄能密封圈”。它不僅僅是一個密封件，更是一個精密的力學系統，是工程師在面對溫度極限、介質腐蝕、長壽命要求等綜合挑戰時，所能夠倚仗的、經過驗證的可靠技術結晶。
在石油天然氣、化工、超臨界流體萃取、液壓測試臺架等領域的超高壓設備中，傳統的單一彈性密封或普通彈簧蓄能密封可能面臨極限挑戰。當系統壓力高達數百甚至上千兆帕（MPa），且要求絕對零泄漏和極高安全性時，一種更為強大的組合式密封方案應運而生——串聯式波片彈簧密封。這種設計將多個波片彈簧（也稱為碟形彈簧）密封單元串聯組合，通過層層設防和均壓原理，實現了對極端壓力的完美封堵。
結構與設計哲學
串聯式波片彈簧密封的核心部件是波片彈簧（Disc Spring），它是一種呈錐形碟狀的金屬?gòu)椥栽Ｔ诿芊饨Y(jié)構中，多個波片彈簧通常與經過精密加工的金屬密封環（或配合特殊的聚合物/軟金屬密封面）組合使用，形成一個密封單元。而“串聯式”則意味著將兩個或更多這樣的獨立密封單元，沿軸向依次排列安裝在同一密封腔內。
其設計哲學基于兩大原則：
壓力分級消解： 超高壓介質在試圖向外泄漏時，需要依次突破每一道密封屏障。每一級密封只承擔總壓差的一部分，從而將極高的壓力負載分解到多個單元上，大大降低了單個密封面的負荷，提高了整體的可靠性和壽命。
冗余安全備份： 串聯結構提供了天然的冗余設計。即使最內側的第一級密封在極端情況下發生微小滲漏，后續的第二級、第三級密封仍然可以有效地阻止泄漏，為系統監測和維護提供了寶貴的響應時間，避免了災難性的瞬時失效。
波片彈簧的關鍵作用
波片彈簧在這一設計中扮演了無可替代的角色：
提供高承載、可控的密封力： 波片彈簧具有剛度大、在較小變形下即可產生很大軸向力的特點。這為金屬密封面之間形成初始的、高比壓的緊密接觸提供了強大的預緊力。
優異的抗松弛性： 相比螺旋彈簧，波片彈簧在長期受壓和溫度變化下，其力值的衰減（松弛）更小，能維持更穩定的密封載荷。
補償磨損與熱變形： 設備運行中的微磨損或熱膨脹差異，會被波片彈簧的彈性變形所吸收補償，始終保持足夠的密封接觸壓力。
性能特點與應用優勢
超高壓能力： 專為100MPa以上的極端高壓工況設計，是傳統密封無法企及的領域。
絕對低泄漏率： 多級密封和金屬對金屬（或帶軟涂層）的密封形式，可實現近乎零泄漏，滿足最嚴格的密封標準。
耐高溫與廣溫域： 全部由金屬件（如彈簧采用高強合金鋼）構成，不受聚合物材料溫度限制，可在-200°C至+600°C以上的極寬溫度范圍內工作。
長壽命與高可靠性： 壓力分級降低了單點磨損，金屬材料的耐磨損和抗疲勞性能優異，使用壽命極長，維護周期遠超常規密封。
適用于危險介質： 對于易燃、易爆、劇毒或高放射性的介質，其多級密封和絕對可靠性提供了至關重要的安全保障。
典型應用場景：
石油化工：加氫反應器、超高壓壓縮機、聚乙烯管式反應器。
能源領域：深海鉆井防噴器（BOP）控制閥、超臨界水氧化裝置。
科研與工業測試：超高壓釜、材料試驗機、高壓泵。
航空航天：火箭發動機燃料控制系統。
綜上所述，串聯式波片彈簧密封代表了一種面向極致工況的、高度工程化的密封解決方案。它通過精巧的串聯結構和波片彈簧的卓越機械性能，將“可靠”二字提升到了新的高度，是現代工業在挑戰壓力與安全極限時，所不可或缺的頂級密封技術。
