設計指南
包含有針對設計和安裝指南的所有相關的國內和國際標準。
(例如DIN 3760/3761和ISO 6194/1)
安裝在導套中
與溝槽之間的靜密封是由密封件外周處壓緊力提供的。

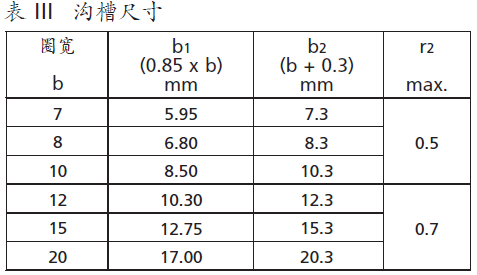

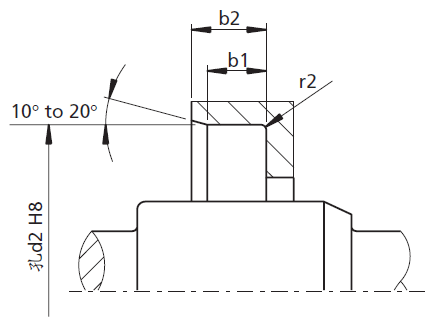

徑向油封按照外殼分為橡膠外包(光滑或波紋)或金屬外殼兩種。溝槽的公差按照ISO H8。
導套的表面粗糙度的值，按照ISO 6194/1的規定。
一般值 Ra = 1.6 - 6.3μm
Rz = 10 - 20 μm
Rmax = 16 - 25 μm
對于金屬/金屬密封或氣體密封，無劃痕和無螺旋痕的良好表面光潔度是必要的。如果旋轉軸唇式密封件是粘接在骨架上的，要確保沒有粘接劑與密封唇或軸接觸
徑向油封的安裝

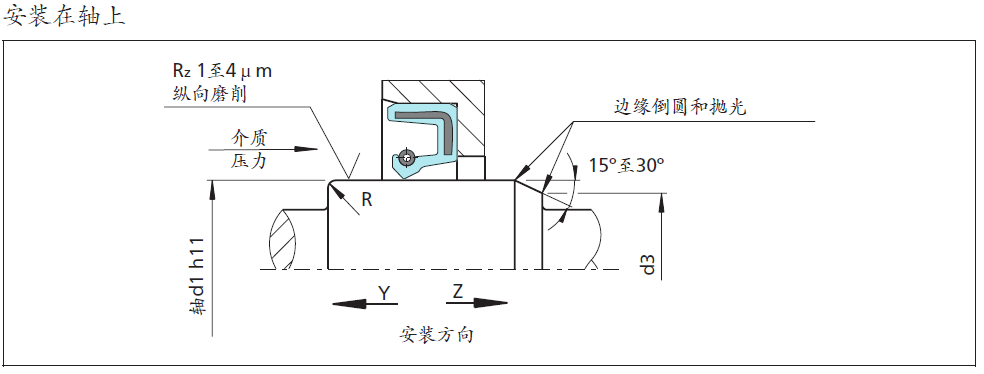

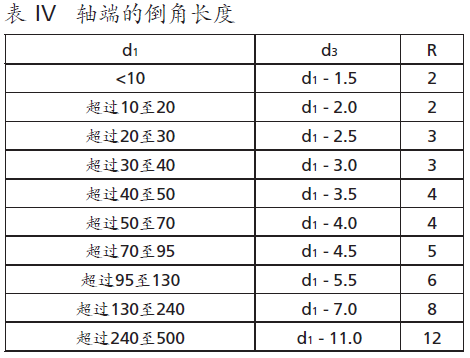

根據安裝方向(Y或Z)，建議軸上的倒角或半徑，該處尺寸見圖3和表IV
安裝指南
當安裝旋轉軸唇式密封件時，必須遵守以下要點:
- 安裝前，清潔安裝溝槽，對于橡膠密封件，軸和密封件必須涂潤滑脂或者涂油
- 銳邊過度段必須倒角或?qū)A，否則要遮蓋
- 當壓入密封件時，注意密封圈不要扭轉
- 壓入力必須作用在盡可能靠近密封件的外圓周上
- 安裝后，密封件必須同心，并且與軸成直角
- 安裝孔的端面通常用來作為接觸面；密封件也能夠用臺肩或間隔墊圈固定。

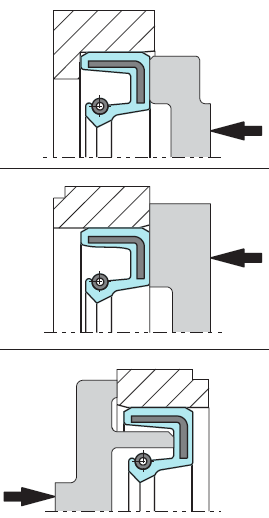

圖4表示采用合適的安裝工具或裝置來安裝壓入旋轉軸唇式密封件
