派克M2型M3型桿用密封-Parker Rod seal M2 M3
M2型活塞桿密封件有5個V形密封圈(3個織物增強密封,兩個橡膠密封),1個支撐圈和1個檔圈.支撐圈可用硬織物材料或塑料制成.檔圈只用硬織物制成.
適合于作柱塞,壓力機活塞桿,油缸,閥軸,閥芯的密封.
材料: 檔圈 硬織物,NBR基(Q5021/Q5022),V型密封圈 織物增強橡膠材料,NBR基織物(Q5018/Q5019) NBR橡膠(N3578).
支撐圈:聚醛樹脂(POM-W5001)或硬織物,NBR基織物(Q5021/Q5022).
如有特殊要求(壓力,溫度,速度等,以及特殊工作介質),parker也可以根據您的要求,特別生產.

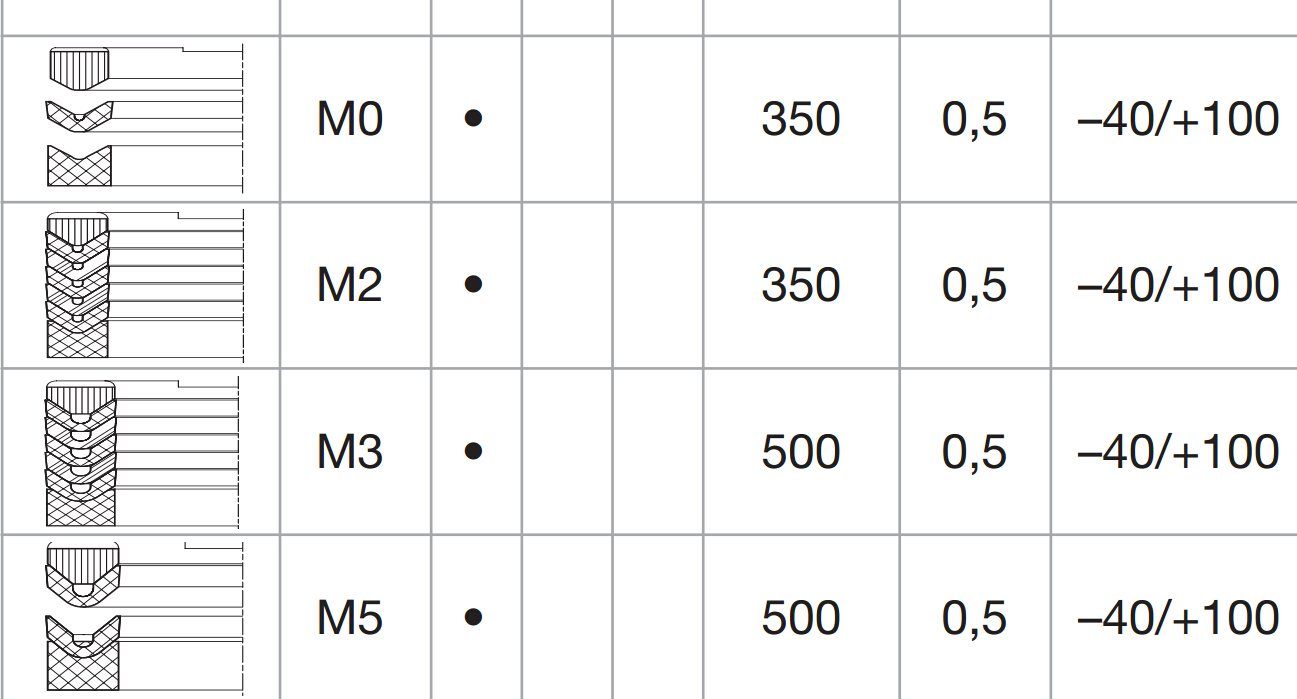

工作壓力:≤350bar.
工作溫度:-40℃~+100℃,介質:液壓油(礦物油基).
表面速度:≤0.5m/s.
規格尺寸(d*D*H) parker代碼
8*18*18.5 M2 0008 00005
10*20*18.5 M2 0010 00005
12*22*18.5 M2 0012 00005
14*24*18.5 M2 0014 00005
15*25*18.5 M2 0015 00005
16*26*18.5 M2 0016 00005
18*28*18.5 M2 0018 00005
20*30*18.5 M2 0020 00005
22*32*18.5 M2 0022 00005
25*37*22.5 M2 0025 00005
28*40*22.5 M2 0028 00005
30*42*22.5 M2 0030 00005
32*44*22.5 M2 0032 00005
35*47*22.5 M2 0035 00005
36*48*22.5 M2 0036 00005
40*52*22.5 M2 0040 00005
42*54*22.5 M2 0042 00005
45*60*22.5 M2 0045 00005
48*63*22.5 M2 0048 00005
50*65*22.5 M2 0050 00005
55*70*22.5 M2 0055 00005
56*71*22.5 M2 0056 00005
60*75*22.5 M2 0060 00005
63*78*22.5 M2 0063 00005
65*80*22.5 M2 0065 00005
70*85*22.5 M2 0070 00005
75*90*22.5 M2 0075 00005
80*95*22.5 M2 0080 00005
85*100*22.5 M2 0085 00005
90*105*22.5 M2 0090 00005
95*110*30 M2 0095 00005
100*115*30 M2 0100 00005
110*125*30 M2 0110 00005
115*130*30 M2 0115 00005
125*140*34 M2 0125 00005
130*145*34 M2 0130 00005
135*150*34 M2 0135 00005
140*155*34 M2 0140 00005
150*170*40 M2 0150 00005
160*180*40 M2 0160 00005
180*200*40 M2 0180 00005
190*210*40 M2 0190 00005
200*220*40 M2 0200 00005
M3型活塞桿密封件有5個V形密封圈(3個織物增強密封,兩個橡膠密封),1個支撐圈和1個檔圈.支撐圈可用硬織物材料或塑料制成.檔圈只用硬織物制成.
對于桿徑為80mm和較大者,parker提供4個織物增強的V形圈密封和一個橡膠密封的組件.對于桿徑140mm和更大的,parker供應5個織物增強的V形圈密封.
適合于作柱塞,壓力機活塞桿,油缸,閥軸,閥芯的密封.
材料: 檔圈 硬織物,NBR基(Q5021/Q5022),V型密封圈 織物增強橡膠材料,NBR基織物(Q5018/Q5019) NBR橡膠(N3578).
支撐圈:聚醛樹脂(POM-W5001)或硬織物,NBR基織物(Q5021/Q5022).
如有特殊要求(壓力,溫度,速度等,以及特殊工作介質),parker也可以根據您的要求,特別生產.
工作壓力:≤500bar.
工作溫度:-40℃~+100℃,介質:液壓油(礦物油基).
表面速度:≤0.5m/s.
規格尺寸(d*D*H) parker代碼
10*22*22.5 M3 0010 00005
16*28*22.5 M3 0016 00005
22*34*22.5 M3 0022 00005
25*40*22.5 M3 0025 00005
28*43*22.5 M3 0028 00005
30*45*22.5 M3 0030 00005
32*47*22.5 M3 0032 00005
35*50*22.5 M3 0035 00005
36*51*22.5 M3 0036 00005
40*55*22.5 M3 0040 00005
42*57*27.5 M3 0042 00005
45*65*27.5 M3 0045 00005
50*70*30 M3 0050 00005
55*75*30 M3 0055 00005
56*76*37 M3 0056 00005
60*80*37 M3 0060 00005
63*83*37 M3 0063 00005
65*85*40 M3 0065 00005
70*90*40 M3 0070 00005
75*95*40 M3 0075 00005
80*100*40 M3 0080 00012
85*105*40 M3 0085 00012
90*110*40 M3 0090 00012
95*115*40 M3 0095 00012
100*120*40 M3 0100 00012
110*130*40 M3 0110 00012
115*140*46 M3 0115 00012
120*145*46 M3 0120 00012
125*150*46 M3 0125 00012
140*165*46 M3 0140 00021
150*180*60 M3 0150 00021
160*190*60 M3 0160 00021
180*210*60 M3 0180 00021
190*220*60 M3 0190 00021
200*250*60 M3 0200 00021
220*250*60 M3 0220 00021
320*360*78 M3 0320 00021
